Динамические Системы — центр компетенций в области динамики сооружений

Что мы называем центром компетенций

Мы сознательно выбрали достаточно узкую профессиональную область — динамику сооружений — и стараемся работать в ней максимально глубоко.

В практическом смысле сюда входят задачи, связанные с вибрациями и виброизоляцией, сейсмическими и ударными воздействиями, сейсмоизоляцией, динамикой фундаментов машин и оборудования, распространением колебаний в грунте и по строительным конструкциям, структурный шум, вибростабильность высокоточных производств и другие задачи, в которых поведение объекта нельзя адекватно описать только статическим расчётом (с учётом статических характеристик материалов конструкций).

Но центр компетенций для нас означает не просто наличие специалистов разных профилей.

Это способность пройти вместе с задачей весь инженерный путь: увидеть и выделить физический процесс, измерить его, построить расчётную модель, проверить её экспериментом, разработать техническое решение, превратить его в проект, защитить в органах экспертизы, помочь реализовать и затем вернуться на объект, чтобы измерениями подтвердить полученный эффект.

Именно замкнутость этого цикла принципиальна.

Расчётчик видит, насколько его модель совпала с реальностью. Проектировщик понимает, как его узлы ведут себя при монтаже. Специалист испытательной лаборатории знает, какие данные действительно нужны для расчёта. А результаты законченного проекта становятся исходными данными для следующего.

Так отдельные проекты постепенно превращаются в базу накопленных инженерных знаний.

01

Первый контур. Измерить реальность

Хорошее инженерное решение начинается не с выбора виброизолятора и даже не с расчётной модели.

Оно начинается с понимания физического явления.

Что является источником колебаний? На каких частотах сосредоточена энергия? Как меняется воздействие во времени? Каким путём оно приходит к защищаемому объекту? Как отвечает на него грунт, фундамент, перекрытие или технологическое оборудование?

На эти вопросы отвечают измерения.

В составе «Динамических Систем» работает специализированная испытательная лаборатория, а компания выполняет инженерные изыскания, натурные и лабораторные исследования. На объектах мы измеряем вибрации и шум, динамический отклик конструкций, их напряжённо-деформированное состояние и другие необходимые физические параметры.

На практике программа измерений всегда зависит от природы исследуемого процесса.

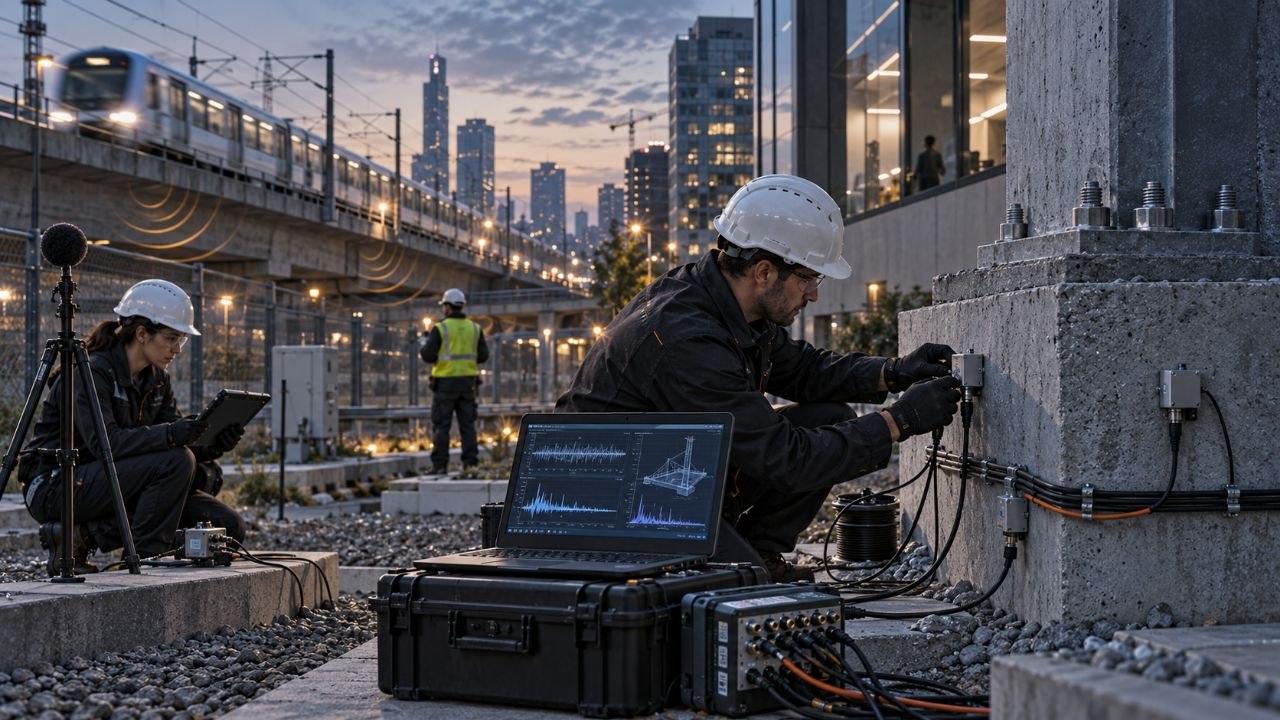

При оценке воздействия метрополитена задача может решаться по серии зарегистрированных проходов поездов. Для железной дороги наблюдение иногда приходится вести значительно дольше, чтобы зарегистрировать разные типы составов, скорости и режимы движения. При создании высокоточных производств или исследовательских установок класса «мегасайенс» требования могут быть ещё сложнее: фоновые микроколебания способны зависеть от режима работы соседних предприятий, транспортной ситуации, температуры, влажности и сезонного состояния грунтов.

Поэтому наряду с кратковременными измерениями мы применяем системы долговременного мониторинга — когда данные требуется собирать сутками, месяцами или значительно дольше.

Важно не просто записать сигнал.

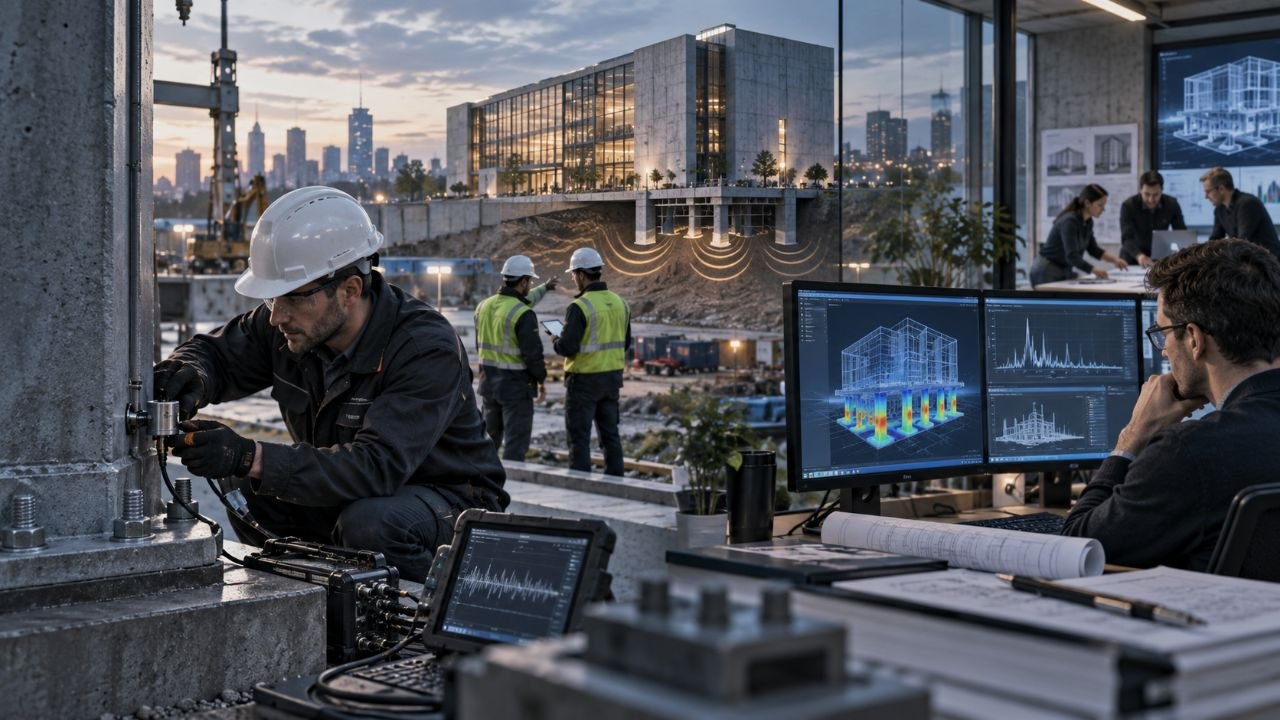

Измерительный тракт, способ установки датчика, частотный диапазон, частота дискретизации, условия проведения наблюдений и алгоритм обработки способны существенно влиять на получаемый результат. Поэтому измерения рассматриваются нами не как вспомогательная операция перед расчётом, а как самостоятельная (и достаточно важная) инженерная задача.

Их итогом становится не папка с графиками, а физическая модель воздействия, которую уже можно использовать в прогнозировании.

Для транспортной вибрации сама нормативная методология фактически строится вокруг связки «источник — путь распространения — объект воздействия»: именно такой подход заложен, в частности, в ГОСТ Р ИСО 14837-1. Для железнодорожного транспорта и метрополитена действуют специализированные СП 441.1325800.2019 и СП 465.1325800.2019. Для измерения вибрации высокоточных производств — ГОСТ Р ИСО/ТС 10811 и другие.

02

Второй контур. Объяснить физику и научиться её предсказывать

Следующий шаг — расчёт.

Ценность расчёта для нас заключается не в красивой конечно-элементной модели и не в количестве использованных элементов.

Расчёт полезен только тогда, когда математическая модель достаточно хорошо описывает интересующую нас часть реального физического процесса.

Поэтому главный вопрос звучит не «в какой программе считать?», а «какая модель адекватна именно этой задаче?»

Нужно определить динамические характеристики конструкции, корректно задать внешнее воздействие (в том числе с учётом измеренных на первом этапе параметров), выбрать граничные условия, описать взаимодействие сооружения с грунтом, учесть демпфирование, контакт, частотную зависимость характеристик материалов и другие эффекты, которые действительно значимы.

Для разных классов задач мы используем различные специализированные и универсальные расчётные комплексы. Но программный комплекс для инженера — лишь инструмент.

Гораздо важнее понимать границы применимости выбранной модели, которая «заложена» в тот или иной программный продукт.

И здесь появляется принципиальное преимущество полного инженерного цикла: расчёт можно проверить экспериментом.

Если мы измерили собственные частоты сооружения, передаточные функции, фактические ускорения, перемещения или деформации, эти данные можно сопоставить с результатами расчёта. Если расчёт и эксперимент расходятся — это повод искать причины, уточнять параметры и совершенствовать модель, а не убеждать себя, что «компьютер посчитал правильно».

Так появляется верифицированный расчётный инструмент.

И после этого становится возможен вариантный анализ: изменять жёсткость виброизоляторов, массу конструкции, параметры демпфирования, расположение оборудования, геометрию фундаментов и другие переменные — и сравнивать результат ещё до начала строительства.

То есть задача превращается из поиска решения, которое «вроде должно работать», в инженерную оптимизацию: какой вариант даст требуемый эффект при минимально разумной сложности, стоимости и риске.

Для безопасности сооружений, особенно при существенных динамических воздействиях вроде сейсмических, такой подход — единственное правильное и обоснованное решение.

03

Третий контур. Превратить расчёт в то, что можно построить

Даже безупречная расчётная идея бесполезна, если её невозможно реализовать на строительной площадке.

Поэтому следующий элемент центра компетенций — проектирование.

В команде Компании работают инженеры-проектировщики и главные инженеры проектов. Компания имеет специализированные допуски СРО на проектирование и инженерные изыскания и может разрабатывать решения, предназначенные для последующего прохождения государственной и (или) негосударственной экспертизы.

Здесь хорошая математическая модель превращается в реальные конструктивные решения: узлы, материалы, размеры, армирование, крепления, виброизоляторы, сейсмоизоляторы, демпферы, строительные задания и требования к монтажу.

Мы работаем как с традиционной двухмерной CAD документацией, так и с трёхмерными BIM моделями и технологиями информационного моделирования.

Но принципиальнее другое.

Проектировщик внутри центра компетенций видит не только свой комплект чертежей. Он понимает, почему решение появилось, какие расчётные предпосылки за ним стоят, какие его параметры критичны и как впоследствии будет проверяться результат.

Одновременно он видит следующую стадию — стройку.

Можно ли физически установить предусмотренный элемент? Есть ли доступ для монтажа и контроля? Реально ли выдержать заданные допуски? Доступны ли материалы и комплектующие? Можно ли заменить решение без потери динамической эффективности? Как контролировать скрытые работы?

Такая обратная связь сильно меняет само проектирование.

Чертёж становится не конечным результатом, а инструкцией по реализации физически обоснованного решения.

04

Четвёртый контур. Вернуться на объект и проверить результат

В традиционной модели инженерная работа нередко заканчивается выпуском документации.

Для задач динамики сооружений этого недостаточно.

Система виброизоляции может быть прекрасно рассчитана, но потерять эффективность из-за монтажного мостика жёсткости. Изолированный фундамент может получить непредусмотренную связь с окружающими конструкциями. Характеристики упругого элемента поставленного на объект сейсмоизолятора могут отличаться от принятых в расчёте. А реальное воздействие после ввода объекта в эксплуатацию может оказаться иным, чем предполагалось на ранних стадиях проекта.

Поэтому цикл должен завершаться там же, где начинался, — измерением реальности.

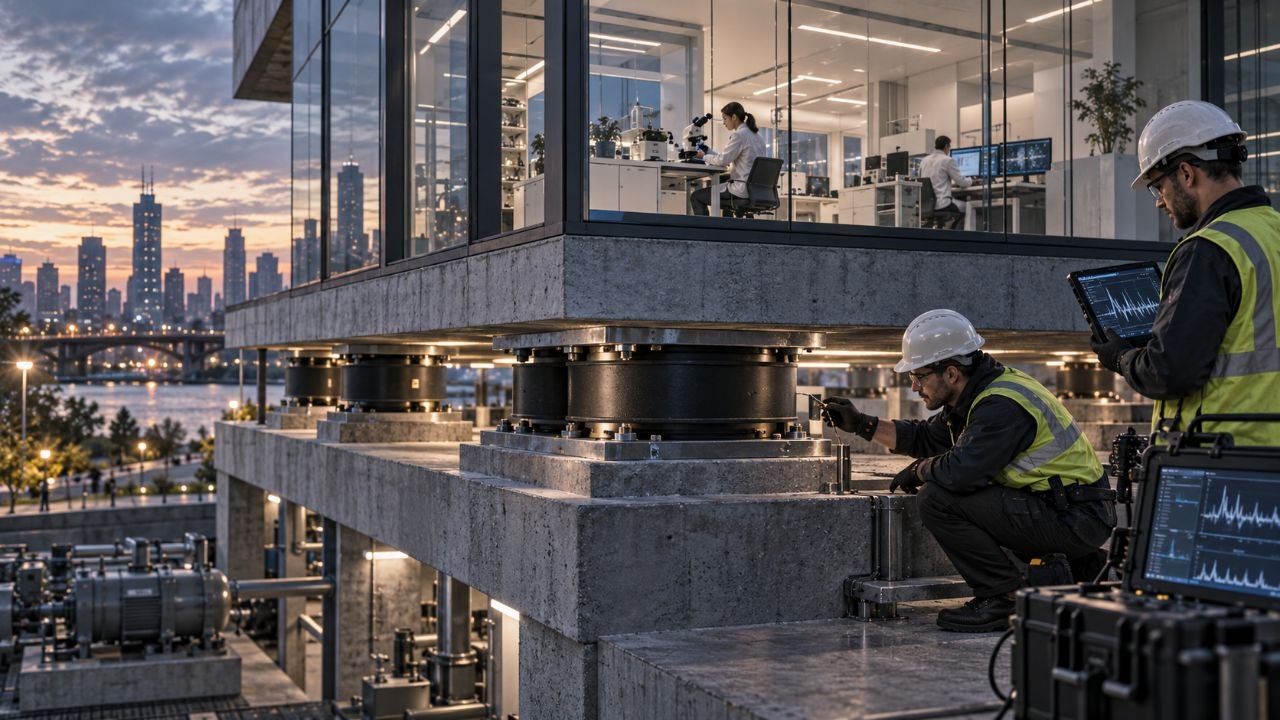

Мы участвуем в авторском надзоре, шеф-монтаже, пусконаладке и приёмочных испытаниях. При необходимости выполняем лабораторные и натурные испытания материалов, изделий и конструкций.

После реализации решения его фактическая эффективность сопоставляется с расчётным прогнозом.

Именно этот момент для нас является одним из наиболее важных.

Потому что инженерный результат — это не отчёт о расчёте, не комплект рабочей документации и даже не установленный виброизолятор.

Инженерный результат — это подтверждённое изменение поведения объекта.

Если требовалось снизить вибрацию — мы должны уметь показать, насколько она снизилась.

Если требовалось обеспечить вибростабильность помещения — проверить достигнутый уровень.

Если решалась задача сейсмозащиты — подтвердить характеристики применяемых устройств и соответствие реализации принятой расчётной концепции.

Именно поэтому данные с реализованных объектов возвращаются обратно в наши расчётные модели, базы данных, методики и технические решения.

Цикл замыкается.

Когда типового решения недостаточно

Особое место в нашей работе занимает научно-техническое сопровождение проектирования (НТСп) и строительства (НТСс).

Современная инженерная практика и новые технологии развиваются быстрее нормативных документов. Появляются новые материалы, новые типы демпферов и сейсмоизоляторов, новые конструктивные системы, высокоточное технологическое оборудование и уникальные сооружения, для которых невозможно найти готовую строчку в своде правил.

Это не означает, что можно отказаться от нормативного обоснования.

Наоборот — уровень инженерного доказательства должен стать выше.

Федеральный закон — 384-ФЗ прямо предусматривает возможность обосновывать соответствие проектных решений требованиям безопасности с использованием результатов исследований, расчётов и испытаний, моделирования опасных воздействий и оценки риска. СП 539.1325800.2024 систематизирует подходы к научно-техническому сопровождению инженерных изысканий, проектирования и строительства.

Именно здесь особенно полезна модель центра компетенций.

Если существующей информации недостаточно, можно провести дополнительные измерения. Если неизвестны характеристики материала — испытать его. Если модель вызывает вопросы — поставить эксперимент. Если требуется подтвердить новое техническое решение — провести расчётное и экспериментальное обоснование.

При этом НТС не заменяет предусмотренные законом экспертизы, обосновывающие расчёты (и(или) испытания) или иные обязательные процедуры там, где они необходимы. Его задача гораздо содержательнее: создать достаточную инженерную доказательную базу для принятого решения.

Нормативы для нас — не перечень документов, а часть инженерной модели

Динамика сооружений находится сразу на пересечении нескольких нормативных областей.

В зависимости от объекта применяют требования к защите от вибрации и структурного шума железнодорожного транспорта и метрополитена, к шуму в зданиях, фундаментам машин с динамическими нагрузками, строительству в сейсмических районах, санитарным уровням шума и вибрации, измерениям и оценке воздействия колебаний.

Но просто знать номер СП недостаточно.

Необходимо понимать физический смысл установленного требования, корректно определить исходные данные, выбрать расчётную схему и затем доказать, что предусмотренное мероприятие обеспечивает требуемый результат.

Именно поэтому внутри Компании нормативная, расчётная, проектная и экспериментальная компетенции рассматриваются как части одной системы.

Каждый проект должен делать следующий проект лучше

У центра компетенций есть ещё одно принципиальное отличие от обычной проектной организации.

Он должен накапливать знания.

Результаты измерений становятся базами данных динамических воздействий. Испытания материалов — базами их физических и динамических характеристик. Удачные расчётные модели превращаются в верифицированные методики. Повторяющиеся узлы — в альбомы технических решений. Отдельные алгоритмы — в прикладное программное обеспечение. Результаты исследований — в СТО, технические условия, статьи, патенты и новые продукты.

Именно такой принцип заложен в развитии продуктового и инженерного контуров ДС: накопленная экспертиза должна превращаться в повторяемые и масштабируемые решения, а не каждый раз начинаться с чистого листа.

Поэтому собственные системы вибро- и сейсмоизоляции, измерительные комплексы, системы мониторинга, программные инструменты и стандартизированные технические решения для нас являются не отдельным от инженерии бизнесом.

Это материализованная инженерная практика.

Продукт появляется не потому, что его удобно продавать, а потому, что множество решённых задач позволило понять повторяющуюся проблему и создать для неё воспроизводимое решение.

Почему заказчику важна именно такая модель

Для заказчика задача обычно выглядит значительно проще, чем для инженера.

• «В здании ощущается вибрация»
• «Оборудование не проходит требования по вибростабильности»
• «Рядом строят метро»
• «Нужно установить тяжёлую машину»
• «Нужно защитить здание от землетрясения»
• «Экспертиза задаёт вопросы к расчётной модели»

За каждой такой фразой может скрываться длинная цепочка причин, и преждевременный выбор конкретного продукта способен привести к дорогому, но неэффективному решению.

Поэтому мы предпочитаем начинать не с продажи изделия, а с постановки инженерной задачи.

Иногда результатом становится система виброизоляции. Иногда — изменение конструкции фундамента. Иногда — локальное усиление, изменение параметров оборудования, другой тип верхнего строения пути или система мониторинга. А иногда расчёт показывает, что дорогостоящее мероприятие вообще не требуется.

Для нас это принципиальный момент.

Техническая оценка не должна подстраиваться под заранее выбранный коммерческий ответ.
