Sylomer в системах виброизоляции сооружений и оборудования

Введение

При проектировании зданий, сооружений и инженерных систем, которые находятся под действием динамических нагрузок, виброизоляцию важно рассматривать не как отдельную «добавку», а как часть общей расчетной модели объекта. Источниками таких воздействий могут быть рельсовый транспорт, метрополитен, технологическое оборудование, вентиляционные установки, насосные агрегаты, холодильные машины, компрессоры, дизель-генераторы, а также ударные и периодические нагрузки различной природы.

В некоторых случаях нужный уровень виброзащиты невозможно получить только за счет увеличения жесткости конструкций или локального усиления отдельных участков. Рабочее решение появляется тогда, когда в расчетную схему вводится упругий элемент, снижающий передачу колебательной энергии от источника к защищаемой конструкции. Для этих целей широко применяются полиуретановые виброизоляционные материалы Sylomer и Sylodyn.

Эти материалы используют в строительной и транспортной отрасли: при виброизоляции фундаментов, оснований под оборудование, плавающих полов, рельсовых систем, лестничных маршей, опорных узлов, технических площадок и других конструктивных элементов, которые работают под статическими и динамическими нагрузками.

Общая характеристика материалов Sylomer и Sylodyn

Sylomer и Sylodyn – это специализированные микропористые полиуретановые эластомеры, предназначенные для работы в составе виброизоляционных систем.

С инженерной точки зрения они интересны не как обычные «мягкие прокладки». Важно другое: это упругодемпфирующие элементы с нормируемыми характеристиками, за счет которых можно формировать расчетную систему с заранее заданными параметрами:

• статической и динамической жесткостью;
• допустимой осадкой под расчетной нагрузкой;
• собственной частотой системы;
• коэффициентом виброизоляции;
• долговременной деформационной стабильностью;
• устойчивостью к циклическим нагрузкам.

Ключевое отличие специализированных материалов Sylomer и Sylodyn от обычных эластомерных прокладок состоит в том, что их можно подбирать инженерно – по нагрузке и динамическим характеристикам, а не только по размерам. На первый взгляд разница кажется не такой уж большой. На практике именно она часто определяет, будет система работать расчетно или нет.

Физический принцип работы виброизоляционного слоя

Эффективность виброизоляции зависит от способности упругого промежуточного слоя уменьшать передачу динамических усилий между источником вибрации и защищаемой системой.

В общем виде виброизолируемую систему можно представить как систему с сосредоточенной массой, установленной на упругом основании с демпфированием. При действии периодической силы или кинематического возбуждения поведение такой системы определяется несколькими параметрами:

• массой изолируемой системы;
• жесткостью упругого элемента;
• коэффициентом демпфирования;
• частотой возбуждения;
• соотношением между частотой возбуждения и собственной частотой системы.

Собственная частота виброизолируемой системы зависит от приведенной жесткости и массы. Чем ниже собственная частота изолированной системы относительно рабочей частоты возбуждения, тем выше потенциальная эффективность виброизоляции.

Именно поэтому материал Sylomer или Sylodyn нельзя выбирать просто «по каталогу». Подбор должен выполняться под конкретную задачу, с учетом:

• действующей статической нагрузки на единицу площади;
• спектрального состава динамического воздействия;
• требуемой степени снижения вибрации;
• ограничений по осадке;
• схемы приложения нагрузки;
• условий монтажа и работы узла.

Основные расчётные параметры при выборе материала

1. Статическая нагрузка

Первичный параметр подбора – расчетное статическое напряжение на материал. Оно определяется как отношение воспринимаемой нагрузки к эффективной площади опирания. Ошибка на этом этапе приводит либо к недостаточной деформации материала и завышенной жесткости системы, либо к чрезмерной осадке и выходу за пределы допустимого рабочего диапазона.

Для корректного выбора необходимо учитывать:

• нормативные и расчетные постоянные нагрузки;
• долю длительно действующих временных нагрузок, если они участвуют в формировании статического прижатия;
• возможную неравномерность распределения нагрузки;
• локальные концентрации напряжений;
• эксцентриситеты и особенности опирания.

2. Статическая осадка

Статическая осадка определяет рабочее состояние упругого слоя под длительной нагрузкой. Именно через осадку косвенно контролируется уровень жесткости системы и соответствующая собственная частота.

Недостаточная осадка означает, что изолятор работает слишком жестко. Чрезмерная осадка, наоборот, ведет к недопустимой деформации, потере геометрической устойчивости узла или ухудшению эксплуатационных свойств. Тут мелочей, по сути, нет.

3. Динамическая жесткость

Для задач виброизоляции важен не только статический модуль деформации. Определяющую роль играет и динамическая жесткость, которая зависит от режима нагружения, частоты воздействия, уровня деформации и схемы работы элемента.

При расчете эффективности системы нужно использовать именно те характеристики, которые соответствуют реальному режиму работы материала. Иначе расчет будет выглядеть аккуратно, но к поведению узла в эксплуатации может иметь слабое отношение.

4. Собственная частота системы

Целевой параметр проектирования виброизоляции – обеспечение собственной частоты системы ниже рабочей частоты возбуждения в требуемое число раз. Если разрыв между этими величинами недостаточен, возможен выход в область резонансного усиления. Либо изоляционная эффективность просто снижается до неприемлемого уровня.

5. Коэффициент демпфирования

Наличие внутреннего демпфирования – важное преимущество полиуретановых материалов. Демпфирование уменьшает амплитуду колебаний в зоне резонанса и делает систему менее чувствительной к вариациям параметров.

Но рост демпфирования не отменяет необходимости корректно подбирать жесткость. Ошибку в частотной настройке нельзя компенсировать только демпфирующими свойствами материала. Почему? Потому что демпфирование помогает сгладить поведение системы, но не заменяет правильную расчетную схему.

6. Долговременная ползучесть и релаксация

При длительном нагружении любой упругий материал меняет деформированное состояние во времени. Для капитального строительства и долгосрочной эксплуатации особенно важно учитывать ползучесть, остаточные деформации и изменение характеристик в течение срока службы.

Использование материалов с предсказуемым поведением во времени критично для объектов, где виброизоляция закладывается на весь жизненный цикл сооружения.

Различия между Sylomer и Sylodyn с инженерной точки зрения

Несмотря на общую принадлежность к классу специализированных полиуретановых виброизоляционных материалов, Sylomer и Sylodyn применяются в несколько разных расчетных и эксплуатационных сценариях.

Sylomer

Sylomer широко применяется как универсальный упругий материал для строительной виброизоляции и защиты от структурного шума. Он эффективен в следующих решениях:

• плавающие полы;
• виброизоляция оснований под инженерное оборудование;
• упругие прокладки под стены и перегородки;
• локальная развязка опорных узлов;
• упругое разделение лестничных маршей, площадок и инженерных конструкций;
• изоляция отдельных участков фундаментов и плит.

Для Sylomer характерны хорошая технологичность в строительных узлах, широкий диапазон марок по несущей способности и возможность точного подбора под типовые и нетиповые статические нагрузки.

Sylodyn

Sylodyn применяют в более ответственных системах, где повышенное значение имеют динамические свойства, стабильность характеристик при циклическом нагружении, а также высокая эффективность виброизоляции в сложных режимах эксплуатации.

Наиболее характерные области применения:

• подрельсовые и подбалластные системы;
• виброизоляция плитного пути;
• виброзащита зданий вблизи линий метро и железнодорожной инфраструктуры;
• массивные фундаменты под динамическое оборудование;
• специальные системы виброизоляции, где требуется низкая собственная частота и высокая долговременная стабильность.

С инженерной позиции Sylodyn целесообразно рассматривать там, где система должна работать не только под статическим прижатием, но и в условиях значительного числа циклов нагружения. Примечательно, что здесь особенно важны повышенные требования к воспроизводимости динамических характеристик.

Основные области применения в строительстве и промышленности

1. Плавающие полы

Плавающий пол – одно из наиболее распространенных решений для снижения ударного шума и ограничения передачи структурной вибрации через перекрытия. В такой конструкции виброизоляционный слой располагается между несущим перекрытием и распределительным слоем или стяжкой.

При проектировании необходимо учитывать:

• поверхностную нагрузку от стяжки, покрытия, перегородок и эксплуатационных воздействий;
• равномерность распределения нагрузки;
• допустимую осадку системы;
• требования по ударному шуму;
• риск образования акустических мостиков по периметру и в местах прохода коммуникаций.

В подобных узлах материалы Sylomer и Sylodyn обеспечивают не только снижение вибропередачи, но и повторяемость характеристик по площади – при условии корректного монтажа.

2. Виброизоляция инженерного оборудования

Для оборудования вращательного и возвратно-поступательного действия виброизоляция нужна и для защиты строительных конструкций, и для обеспечения штатной работы самого агрегата.

Типовые объекты:

• чиллеры;
• насосные станции;
• компрессорные установки;
• вентиляционные камеры;
• вентиляторы;
• дизель-генераторы;
• трансформаторы;
• холодильные машины.

В зависимости от массы оборудования, частоты вращения, наличия пусковых режимов и требований по ограничению перемещений Sylomer и Sylodyn могут применяться как в виде сплошных матов, так и в виде полосовых или дискретных опорных элементов.

При этом обязательна проверка:

• устойчивости оборудования;
• отсутствия опасного совпадения собственной частоты системы с рабочими частотами агрегата;
• допустимых перемещений при нестационарных режимах;
• характера передачи усилий на несущую конструкцию.

3. Виброизоляция фундаментов и массивных оснований

Для тяжелого оборудования или сооружений, которые подвергаются внешнему динамическому воздействию, применяют виброизоляцию фундаментных плит и массивов. В этом случае упругий слой работает под значительными статическими напряжениями, а расчет требует повышенной точности.

Необходимо учитывать:

• совместную работу фундамента, виброизоляционного слоя и основания;
• влияние неравномерности осадок;
• возможное изменение динамических характеристик при частичной разгрузке;
• пространственную форму колебаний системы;
• воздействие горизонтальных и крутильных компонентов.

4. Транспортная инфраструктура

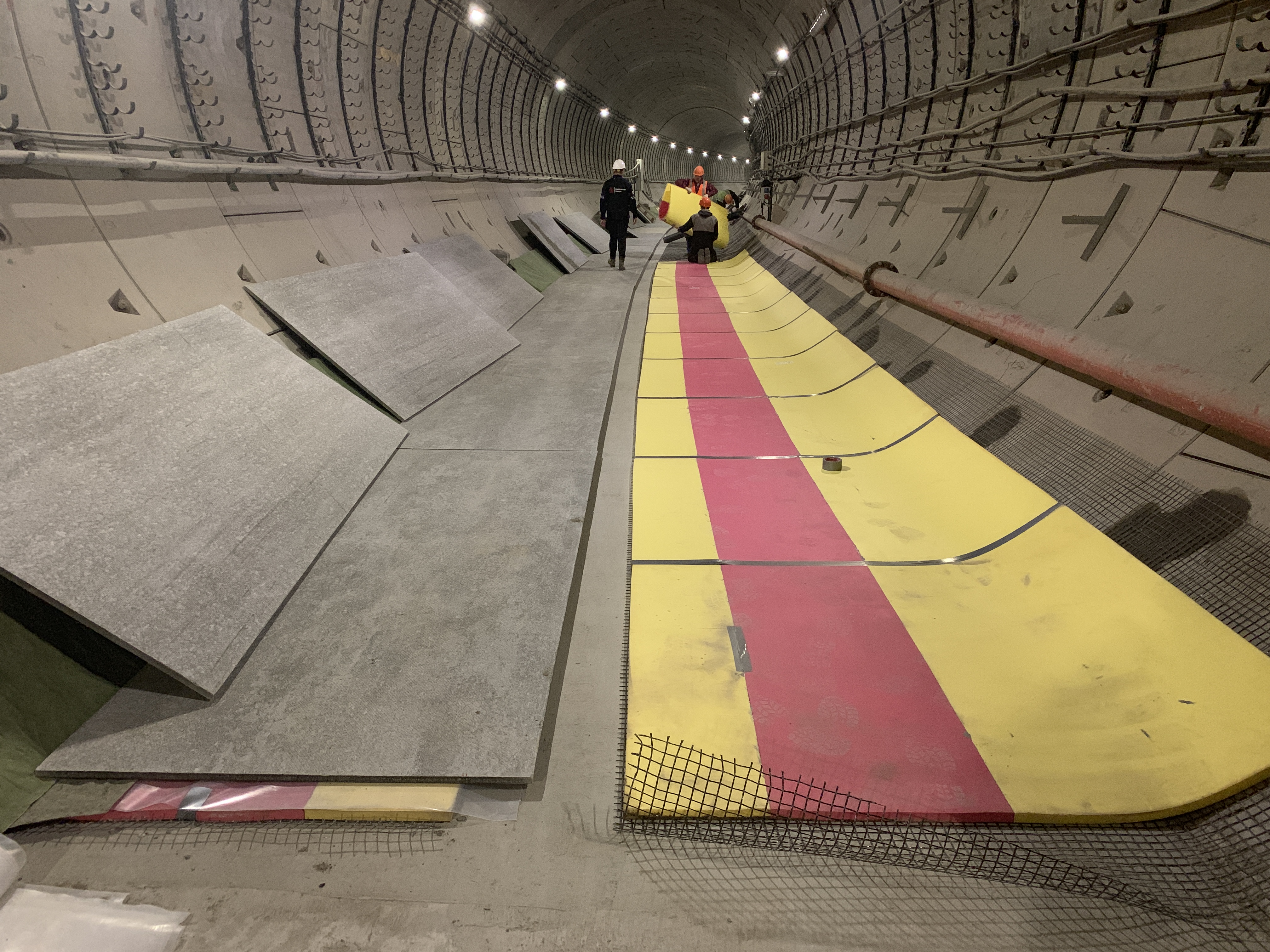

В железнодорожных и трамвайных системах, а также в зонах влияния метрополитена Sylomer и Sylodyn применяются как элементы снижения вибрации и вторичного структурного шума.

Здесь особенно важны:

• длительная выносливость при многомиллионных циклах нагружения;
• устойчивость к переменным климатическим условиям;
• стабильность характеристик во времени;
• воспроизводимость работы материала в составе протяженных систем.

Для транспортных задач виброизоляционный материал должен рассматриваться как часть общей динамической модели верхнего строения пути, основания, тоннельной обделки или плиты, а не как локальная замена обычной прокладки.

5. Упругое разделение строительных конструкций

Отдельная область применения – разобщение конструктивных элементов для предотвращения передачи структурного шума и локальных вибраций. Это могут быть:

• стены под технические помещения;
• лестничные марши и площадки;
• трибуны;
• опорные рамы;
• инженерные подиумы;
• технологические площадки;
• перегородки с повышенными акустическими требованиями.

Здесь важна не только расчетная жесткость материала. Не менее значима правильная деталировка узла, которая исключает обходные пути передачи вибрации.

Преимущества Sylomer и Sylodyn перед неспециализированными материалами

На практике часто встречаются попытки заменить специализированную виброизоляцию обычной резиной, вспененными полимерами, техническими листами общего назначения или другими «мягкими» материалами. В большинстве ответственных задач такой подход технически необоснован.

Преимущества Sylomer и Sylodyn состоят в следующем.

Нормируемые характеристики

Для инженерного подбора критически важно иметь воспроизводимые параметры материала. В виброизоляции нельзя работать по принципу субъективной мягкости.

Материал должен быть описан через конкретные зависимости «нагрузка – деформация», диапазоны допустимых напряжений, динамические свойства и долговременное поведение.

Возможность расчетного подбора

Специализированные марки материалов позволяют выбрать решение под конкретную нагрузку, геометрию опирания и целевую частотную настройку. Это особенно важно при проектировании фундаментов, подрельсовых систем и опор под оборудование.

Долговременная стабильность

Для капитального строительства принципиально, чтобы виброизоляционный слой сохранял работоспособность в течение длительного периода под действием постоянных и переменных нагрузок.

У неспециализированных материалов часто отсутствуют сведения по долговременной ползучести, усталостной выносливости и изменению динамических характеристик. А без этих сведений надежный прогноз сделать трудно.

Технологическая адаптивность

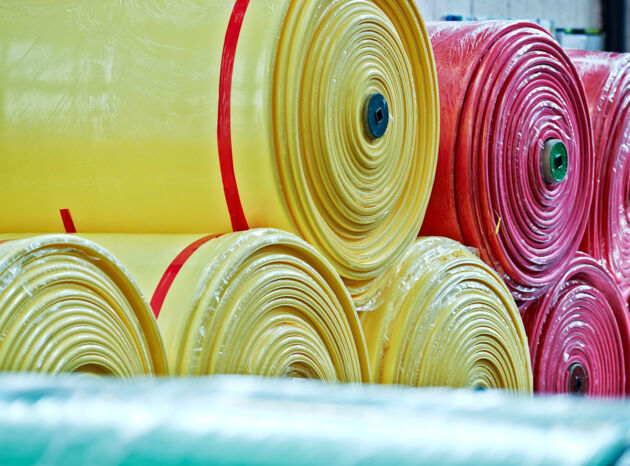

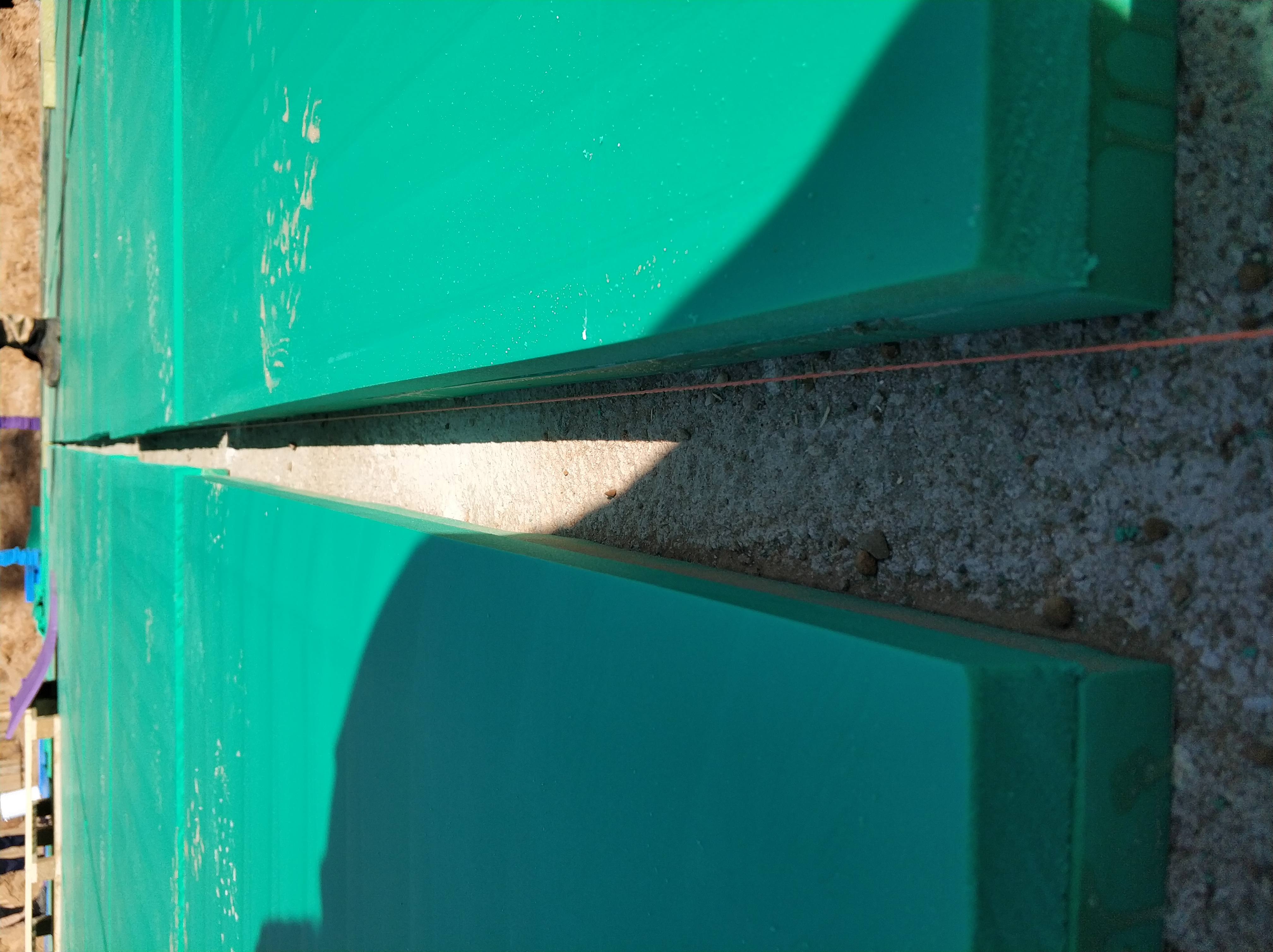

Материалы применяются в виде матов, полос и отдельных элементов. Их можно встраивать в узлы различной геометрии и использовать как на новых, так и на реконструируемых объектах.

Снижение проектных рисков

Чем точнее известны свойства материала, тем надежнее прогноз по вибрации, осадке и эксплуатационному поведению конструкции. Для ответственных объектов это существенно снижает риск того, что после реализации проекта требуемый эффект не будет достигнут.

Заключение

Sylomer и Sylodyn – специализированные полиуретановые материалы для построения расчетных систем виброизоляции в строительстве, промышленности и транспортной инфраструктуре. Их применение технически оправдано в тех случаях, когда требуется прогнозируемое снижение вибрации, контролируемая жесткость, долговременная стабильность и возможность инженерного подбора под конкретную нагрузку и динамический режим.

Основная ценность этих материалов не просто в наличии упругости. Главное в том, что они позволяют сформировать виброизоляционный узел с предсказуемым поведением.

При правильной постановке задачи, корректном расчете и грамотной деталировке Sylomer и Sylodyn обеспечивают высокую эффективность при решении задач виброзащиты сооружений, оборудования и транспортных систем.
