Прогноз уровней вибрации и структурного шума от рельсового транспорта на здания

Что такое прогноз вибрации от рельсового транспорта и зачем он нужен

Прогноз уровней вибрации от рельсового транспорта – это инженерная оценка того, какие уровни вибрации и структурного шума могут возникнуть в здании из-за движения поездов метро, железной дороги, трамвая или другого рельсового транспорта.

Для участников проектной команды такая работа действительно важна. Она отвечает на вполне практические вопросы проекта и, что немаловажно, помогает увидеть проблему до того, как она станет дорогой.

Прогноз уровней вибрации отвечает на следующие вопросы:

• Пройдет ли объект по санитарным требованиям по вибрации и структурному шуму?
• Нужны ли виброизоляционные мероприятия?
• Где именно возникают превышения: в жилых помещениях, офисах, палатах, учебных помещениях, помещениях с чувствительным оборудованием?
• Какой уровень мероприятий нужен: достаточно ли конструктивных уточнений или потребуется полноценная виброизоляция здания, фундамента, пути либо локальная защита помещений?

Главная особенность этой задачи в том, что она требует компетенций сразу в нескольких областях: геотехнике, динамике сооружений и акустике. Вибрация от рельсового транспорта распространяется не только через грунт, но и по конструкциям здания. Колебания от пути передаются в грунт, достигают фундамента, затем переходят в несущие элементы, перекрытия и стены. Эти конструкции начинают колебаться и переизлучают звук внутрь помещений. Такой шум называется структурным.

Когда прогноз вибрации необходим

Прогноз стоит выполнять, если объект находится в зоне влияния рельсового транспорта или может попасть в нее после строительства новой линии. В первом приближении зону влияния можно оценить по данным из таблицы:

На практике такую работу заказывают в следующих типовых ситуациях:

• проектирование зданий рядом с метро, железной дорогой, МЦД или трамваем;
• строительство новых линий или объектов рельсового транспорта рядом с существующей застройкой;
• попадание объекта в зону возможного вибрационного воздействия и запрос обоснования принятых решений от экспертизы;
• наличие на объекте помещений с повышенными требованиями (медицина, лаборатории, точное оборудование и т.п.);
• необходимость заранее оценить потребность в виброизоляции;
• возникновение вопросов по вибрации на стадии строительства и необходимость контрольных расчетов или измерений.

Для железнодорожных линий зона влияния может быть существенно больше, чем кажется на первый взгляд. Особенно это относится к участкам с грузовым движением, стрелочными переводами, стыками, переездами, кривыми, изношенным верхним строением пути или сложными грунтовыми условиями. Для метро зона влияния обычно меньше по расстоянию, но воздействие все равно может быть критичным: из-за близости тоннеля, глубины заложения, типа обделки, конструкции верхнего строения пути и динамических свойств грунта.

Тип задачи

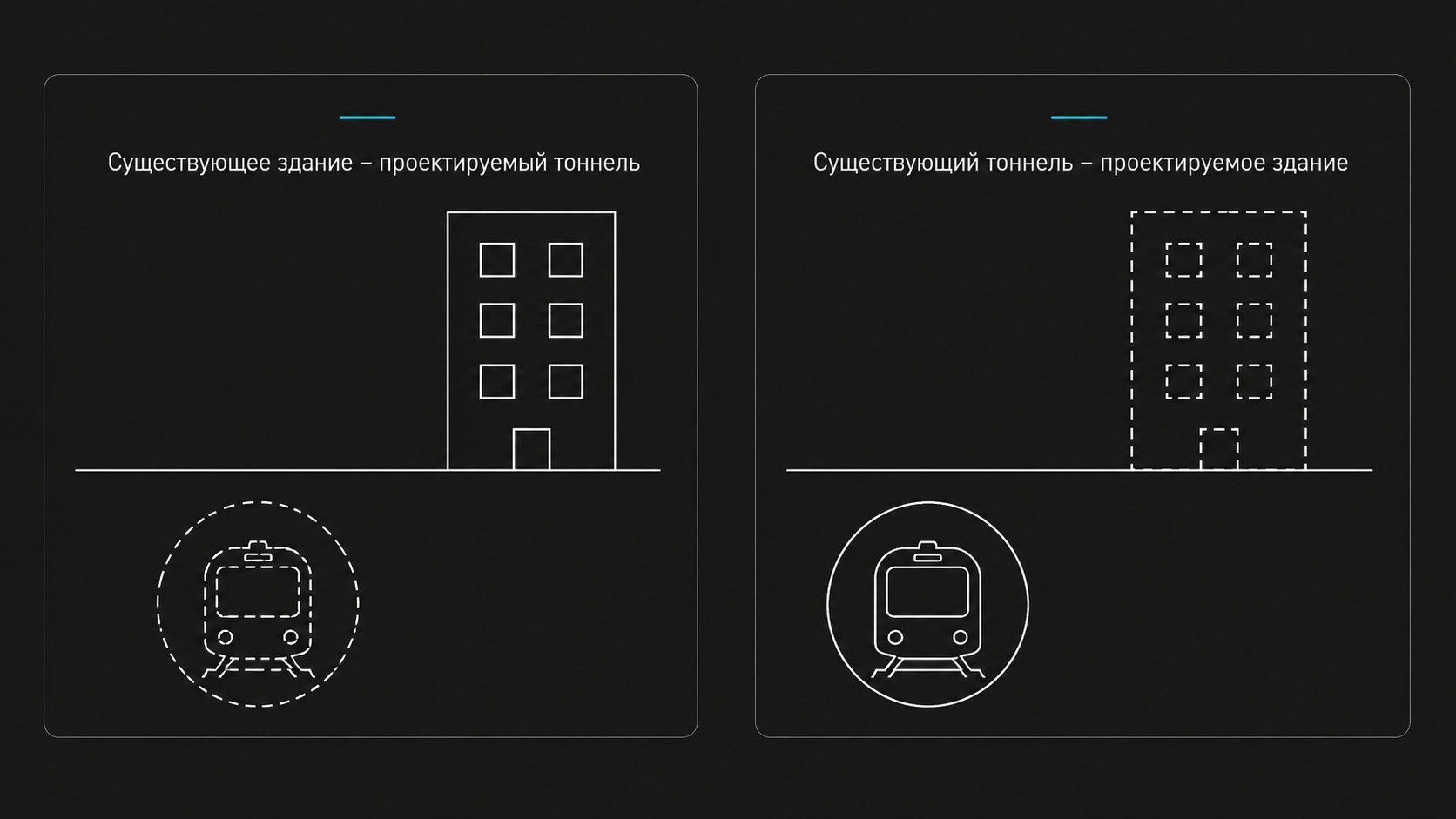

Задачи по прогнозированию вибрации делятся на два принципиально отличающихся друг от друга типа. От типа задачи зависят состав исходных данных, методика прогнозирования, точность расчета и сроки выполнения работы.

Тип 1. Здание существующее, а линия рельсового транспорта проектируемая.

Это ситуация, когда здание или группа зданий уже есть, а рядом планируется строительство новой линии, реконструкция пути, устройство дополнительного пути, станции, тоннеля, трамвайной линии или транспортного узла.

Поскольку будущего источника вибрации еще нет, выполнить прямые измерения его воздействия невозможно. Поэтому прогноз строится исключительно расчетным путем. В качестве исходного динамического воздействия используются справочные данные, предусмотренные СП 441.1325800 и СП 465.1325800, данные объектов-аналогов или результаты измерений на участках с сопоставимыми характеристиками пути, подвижного состава и грунтовых условий.

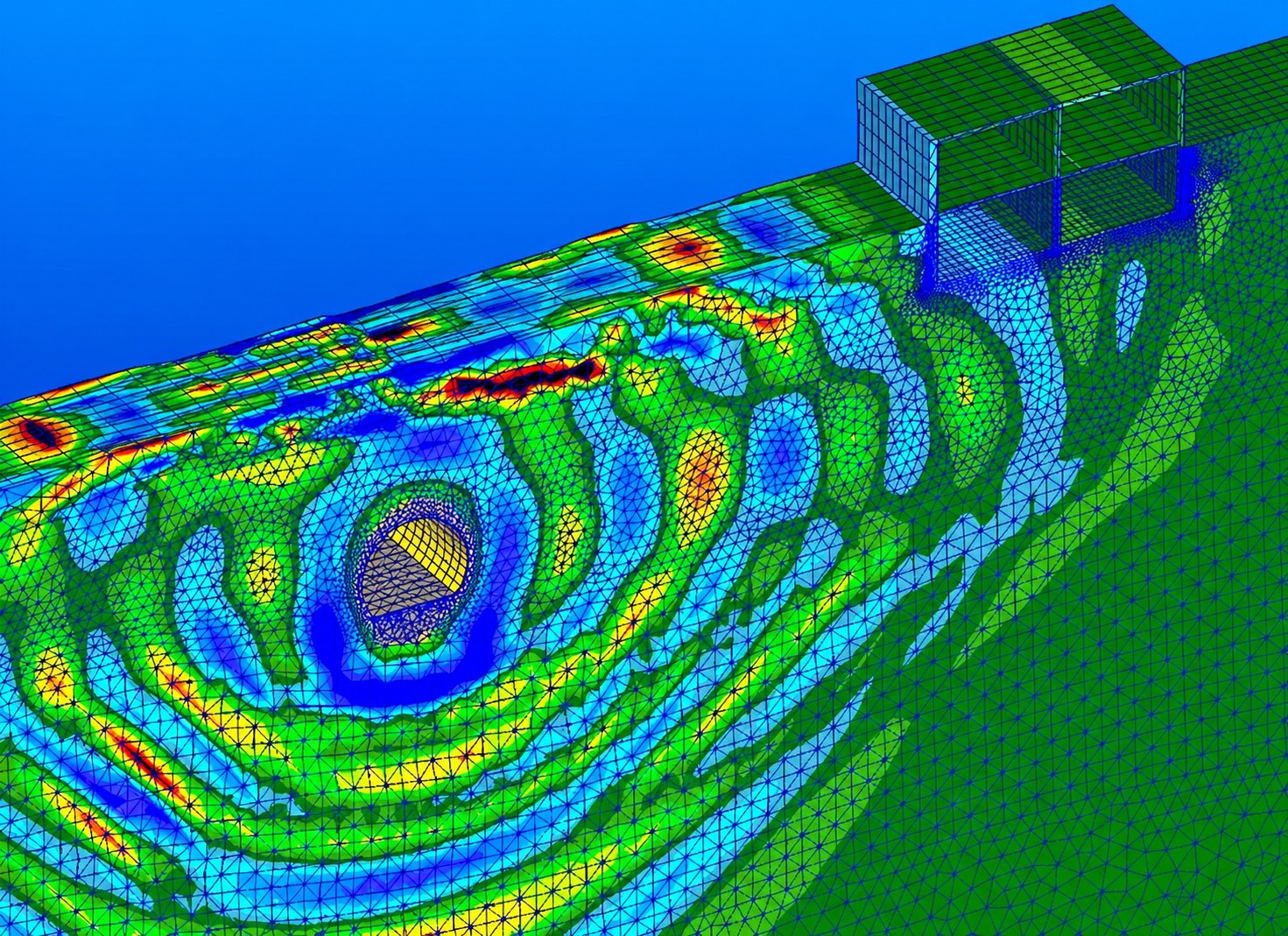

Особое значение в такой задаче имеет корректное описание распространения колебаний в грунте. Для расчета необходимы динамические характеристики грунтов: скорости распространения продольных и поперечных волн, динамические модули и параметры затухания. Чем ответственнее объект и чем ближе прогнозируемые уровни к допустимым значениям, тем важнее определять эти характеристики по результатам специальных полевых или лабораторных исследований, а не принимать их только по справочным значениям.

Далее расчетная модель должна учитывать передачу вибрации от источника через грунт к фундаменту, распространение колебаний по несущим конструкциям здания, возможное резонансное усиление на перекрытиях и возникновение структурного шума в помещениях.

В результате заказчик получает ответ на главный вопрос: приведет ли строительство новой линии к превышениям по вибрации и структурному шуму в существующем здании и, если приведет, какие защитные мероприятия необходимо предусмотреть в проекте транспортного объекта.

Тип 2. Линия рельсового транспорта существующая, а здание проектируемое.

Это наиболее распространенная задача для застройщиков и проектировщиков в Москве и других крупных городах. Рядом с площадкой уже проходит метро, железная дорога, МЦД, МЦК, трамвайная линия или подъездной путь, а здание только проектируется.

Главное отличие от предыдущего типа задачи состоит в том, что источник вибрации уже существует. Поэтому воздействие можно определить непосредственно на площадке будущего строительства с помощью натурных измерений, а не задавать только по справочным данным или результатам исследований объектов-аналогов.

Измерения позволяют получить фактический спектр вибрации для конкретной площадки, оценить воздействие различных типов подвижного состава, учесть реальные особенности пути и грунтовых условий, а также отделить вибрацию от движения поездов от фоновых колебаний.

При этом измеренные на грунте уровни нельзя напрямую принимать за уровни вибрации в будущем здании. После строительства динамическая картина изменится: фундамент, подземная часть и несущие конструкции будут влиять на передачу колебаний, а перекрытия и стены могут усиливать вибрацию на отдельных частотах и переизлучать ее в помещения в виде структурного шума.

Поэтому в задачах этого типа основное внимание уделяется расчету распространения вибрации по конструкциям проектируемого здания. Необходимо оценить передачу колебаний на фундамент, их распространение по несущему каркасу, изменение уровней по высоте здания и возможное резонансное усиление на перекрытиях.

В результате натурные измерения дают надежную информацию о реальном воздействии на площадке, а расчетная модель позволяет определить, какие уровни вибрации и структурного шума возникнут в помещениях будущего здания и потребуются ли виброзащитные мероприятия.

Какие варианты прогноза бывают по глубине проработки

В зависимости от стадии проекта и цели работы прогноз вибрации может выполняться с разной степенью детализации. На практике можно выделить три основных уровня: предварительный прогноз, прогноз для проектной документации и детальный прогноз с конечно-элементной расчетной моделью пути, грунта и здания.

Предварительный прогноз

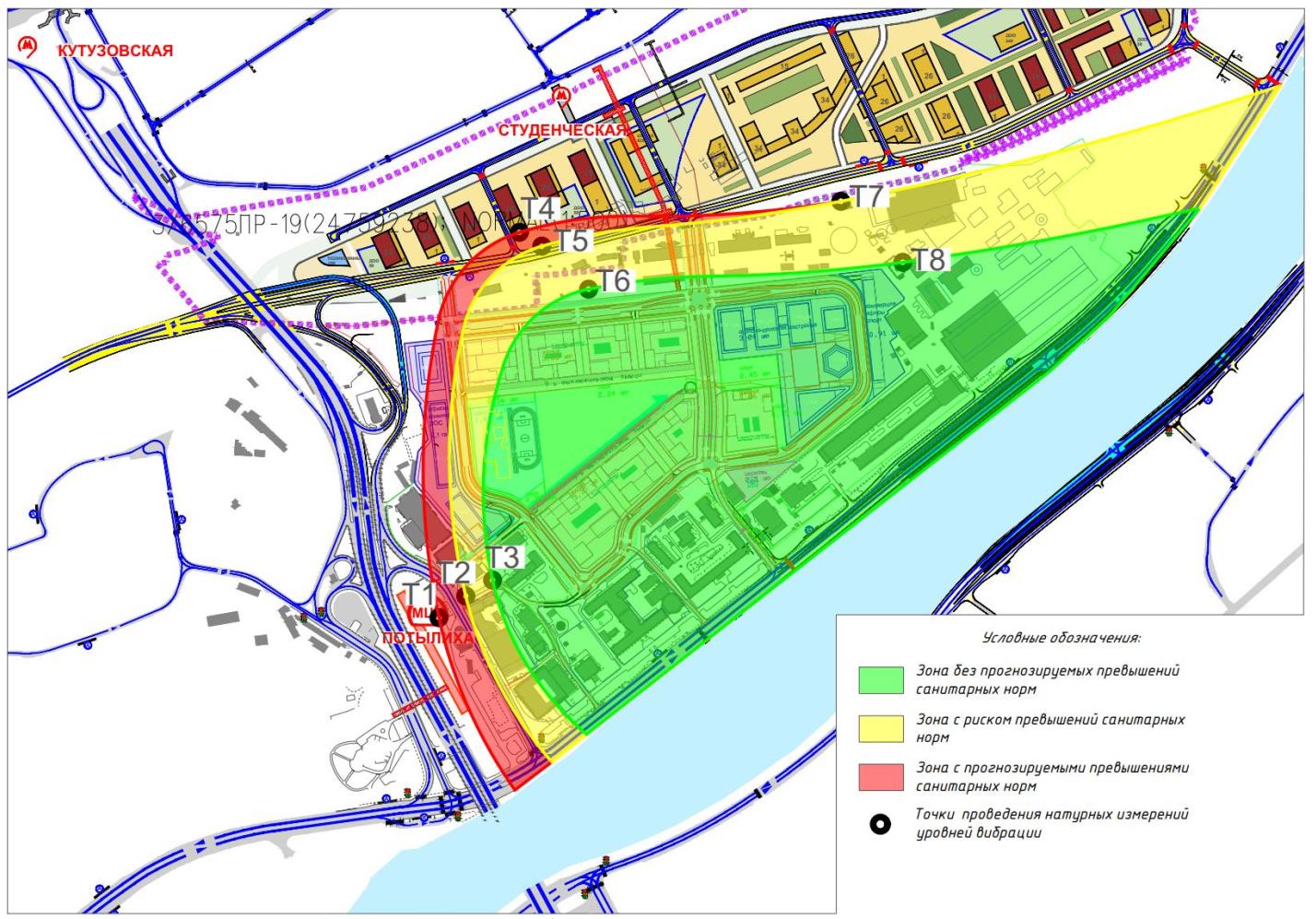

Предварительный прогноз выполняется на самых ранних стадиях: при выборе участка, разработке концепции, предпроектных проработках или оценке рисков инвестиционного проекта.

Такая работа нужна, когда заказчику еще не требуется полный расчет для экспертизы, но уже необходимо понять, насколько серьезным может быть виброакустический риск и нужно ли заранее закладывать затраты на виброизоляционные мероприятия.

На этой стадии обычно используют укрупненную расчетную схему, данные по расположению источников вибрации, ориентировочные характеристики грунтов, справочные данные, сведения по объектам-аналогам, а при существующем источнике – результаты натурных измерений в сокращенном объеме, достаточном для предварительной оценки риска без выполнения полного комплекса измерительных работ.

Предварительный прогноз не заменяет расчет для проектной документации. Его задача – помочь на ранней стадии принять правильные инвестиционные, планировочные и технические решения: стоит ли учитывать виброизоляцию в бюджете, насколько критично расположение здания относительно путей, есть ли смысл менять функциональное зонирование или конструктивную концепцию.

Такие работы встречаются реже, чем прогноз для проектной документации, но они особенно полезны на проектах, где ошибка на стадии выбора участка может привести к существенному удорожанию строительства.

Прогноз для проектной документации

Прогноз для проектной документации – самый распространенный вариант работы для застройщиков, генпроектировщиков и технических заказчиков.

Он выполняется, когда уже есть основные архитектурные и конструктивные решения, данные инженерных изысканий, сведения о назначении помещений и понимание расположения здания относительно источников вибрации.

Главная цель такого прогноза – обосновать соответствие проектируемого объекта требованиям по вибрации и структурному шуму и закрыть эти вопросы на этапе прохождения экспертизы. В расчете определяются прогнозируемые уровни вибрации и структурного шума в нормируемых помещениях, выполняется сравнение с допустимыми значениями.

При выявлении превышений уровней вибрации или структурного шума в прогнозе определяются требования к эффективности и собственной частоте системы виброизоляции, даются рекомендации по необходимым виброзащитным мероприятиям.

Именно этот вид прогноза чаще всего заказывают на практике, потому что он соответствует основной проектной задаче: подтвердить, что объект можно реализовать в выбранных условиях без нарушения требований по вибрации и структурному шуму, либо своевременно предусмотреть необходимые технические решения.

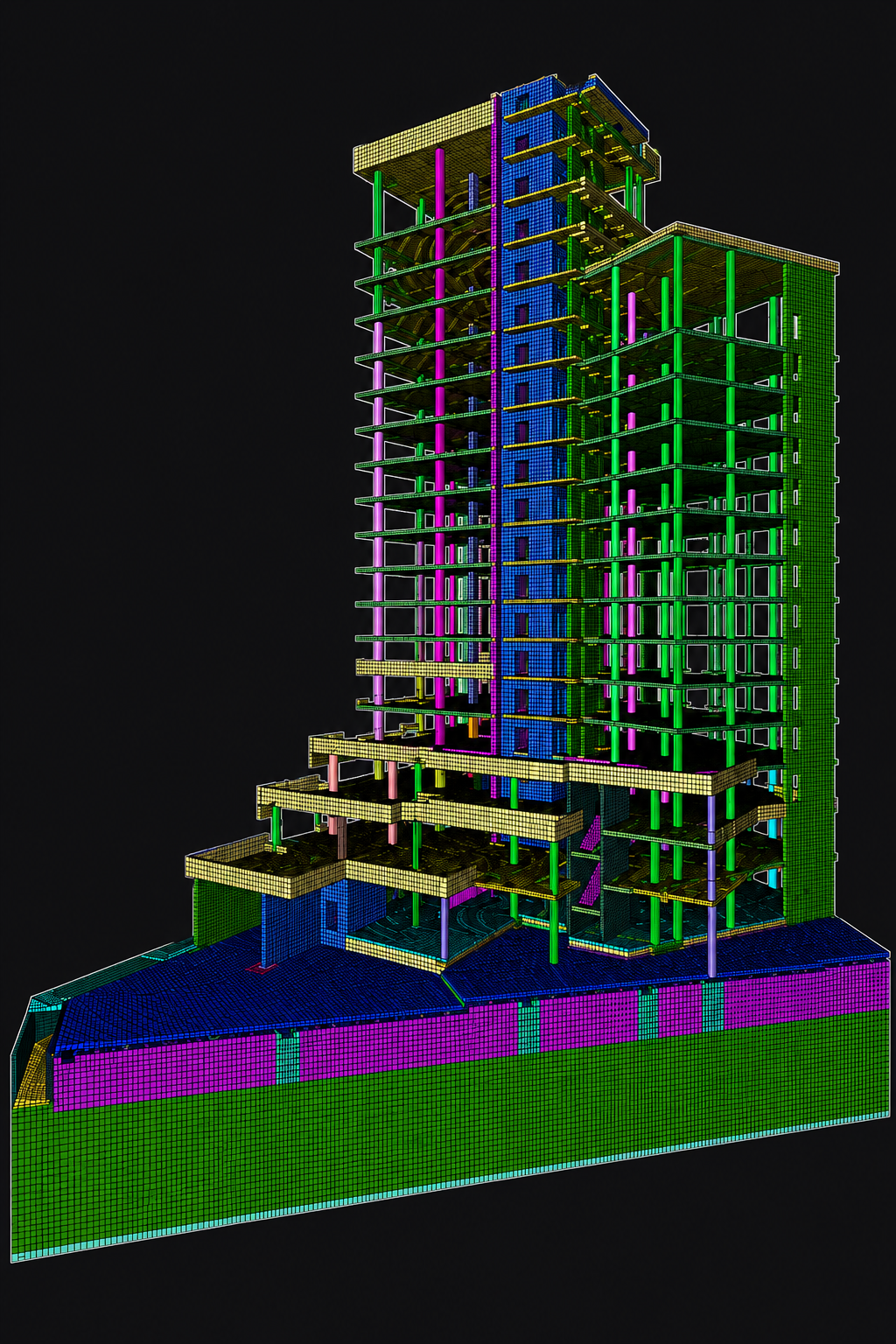

Детальный прогноз с расчетной моделью здания

Детальный прогноз выполняется реже и применяется в тех случаях, когда обычного расчета для проектной документации недостаточно.

Как правило, такая проработка требуется, если на этапе прогноза для проектной документации получены небольшие превышения допустимых значений. В этом случае детальная расчетная модель позволяет уточнить передачу вибрации через фундамент, несущий каркас, стены и перекрытия. Иногда после более точного учета динамической работы здания превышения удается снять расчетным обоснованием без проектирования и реализации виброизоляции.

Детальный расчет также может потребоваться для сложных или ответственных объектов: высотных и протяженных зданий, зданий со сложной подземной частью, медицинских и лабораторных объектов, помещений с чувствительным оборудованием, а также объектов, расположенных в непосредственной близости от тоннелей метро, железнодорожных путей, трамвайных линий или других интенсивных источников вибрации.

В таких расчетах более подробно учитываются конструктивная схема здания, тип фундамента, динамические характеристики грунтов, собственные частоты конструкций, работа перекрытий, возможные резонансные эффекты и распространение колебаний по высоте здания. При необходимости применяются численные модели, в том числе модели на основе метода конечных элементов.

Детальный прогноз особенно важен в ситуациях, когда цена решения высока. Он помогает избежать двух крайностей: не назначить недостаточную защиту там, где она действительно нужна, и не заложить дорогостоящую виброизоляцию там, где проблему можно снять за счет более точного расчета и корректного инженерного обоснования.

Нужно ли делать измерения вибрации

Измерения вибрации нужны для того, чтобы получить фактические значения вибрации в реальных условиях конкретной площадки. Если рядом с объектом уже действует метро, железная дорога, МЦД, МЦК, трамвайная линия или подъездной путь, измерения позволяют определить, какие уровни колебаний действительно приходят на участок при проходе поездов.

Это важно, потому что реальная вибрационная обстановка зависит не только от расстояния до пути. На нее влияют тип подвижного состава, скорость движения, состояние пути, наличие стрелочных переводов, стыков, кривых участков, особенности грунтов и застройки вокруг площадки. Поэтому два участка, расположенные на одинаковом расстоянии от рельсового транспорта, могут иметь разные уровни вибрации.

Прогноз вибрации от рельсового транспорта можно выполнить и без натурных измерений. В этом случае исходные уровни виброскорости принимаются по расчетным и справочным данным СП 441.1325800, СП 465.1325800, а также по объектам-аналогам. По СП в расчетах используются значения виброскорости: например, для исходного динамического воздействия, колебаний грунта и дальнейшего расчета передачи вибрации к фундаменту и конструкциям здания.

Такой подход допустим, но он менее точен. Справочные значения и данные по аналогам не всегда отражают фактическое состояние конкретного пути, реальные скорости движения, локальные грунтовые условия и особенности распространения колебаний на рассматриваемой площадке. Поэтому расчет без измерений может дать более консервативный или, наоборот, недостаточно точный результат.

Измерения дают более достоверную картину вибрационной обстановки на объекте и являются более качественными исходными данными для дальнейшего прогноза. На их основе можно точнее оценить исходное воздействие, снизить неопределенность расчета и обоснованнее определить, требуется ли виброизоляция.

При этом бывают ситуации, когда выполнение измерений экономически нецелесообразно. Например, объект находится в отдаленном или труднодоступном регионе, по ветке редко проходят поезда, а для регистрации достаточного количества проходов требуется длительная командировка или установка системы мониторинга на объекте. В таких случаях стоимость измерений может оказаться несоразмерной задаче, и тогда можно рассмотреть выполнение прогноза по справочным значениям СП и данным объектов-аналогов.

В остальных случаях, если источник рельсовой вибрации уже существует и доступен для обследования, измерения желательно выполнять. Они повышают точность прогноза и позволяют принимать проектные решения на основе фактических данных, а не только расчетных предположений.

Что именно рассчитывается в прогнозе вибрации

Прогноз вибрации не сводится к одному итоговому числу. В процессе работы исходные значения вибрации, полученные по результатам измерений или принятые по справочным данным, пересчитываются в нормируемые помещения здания.

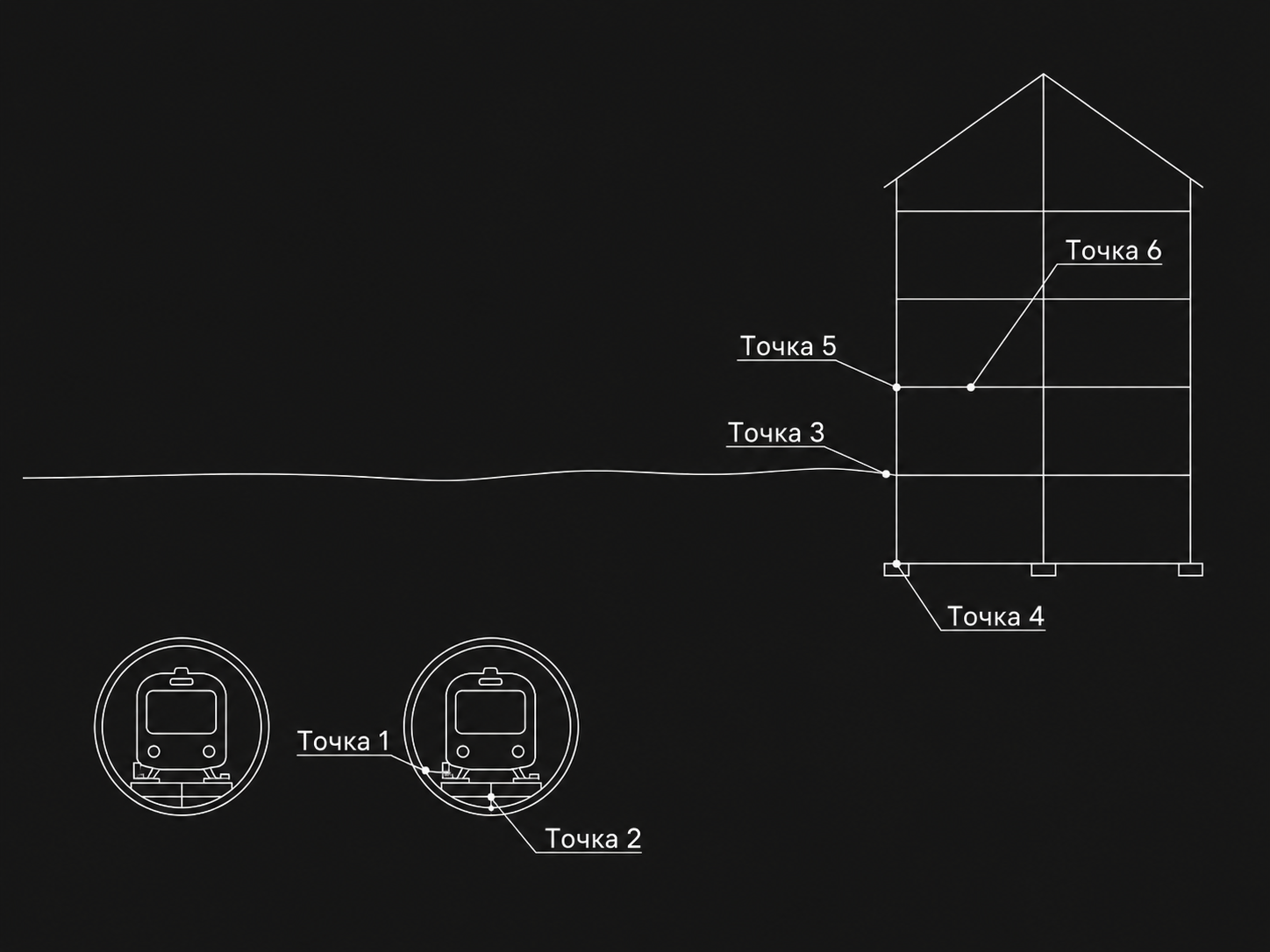

По сути, расчет показывает, как вибрация проходит весь путь от источника воздействия до помещения: через грунт, фундамент, несущие конструкции, перекрытия и стены. На этом пути уровни вибрации могут не только снижаться, но и увеличиваться. Например, при совпадении частот внешнего воздействия с собственными частотами перекрытий или ограждающих конструкций может возникать резонансное усиление колебаний.

В зависимости от стадии проекта и требуемой точности расчет может выполняться разными способами. Для стандартных задач применяются расчетные зависимости, поправочные коэффициенты и передаточные функции, предусмотренные профильными СП. Для сложных объектов, высотных зданий, чувствительных помещений или спорных результатов могут применяться более детальные расчетные модели, в том числе модели на основе метода конечных элементов.

В прогнозе оцениваются эквивалентные и максимальные значения вибрации по трем направлениям: вертикальному и двум горизонтальным. Расчет ведется не только по общему уровню, но и по частотному составу, потому что именно частоты определяют характер возможной защиты. Допустимые значения и уровни вибрации в помещениях представлены в таблицах 5.36 и 5.37 СанПиН 1.2.3685-21 и таблицах 4.2 и 4.3 СП 441.1325800.

Отдельно выполняется расчет и оценка переизлучаемого структурного шума в нормируемых помещениях. Это важно, потому что человек может воспринимать воздействие рельсового транспорта не только как вибрацию пола или стен, но и как низкочастотный гул, возникающий из-за колебаний строительных конструкций. Нормируемые параметры шума представлены в таблице 5.35 СанПиН 1.2.3685-21 и таблице 4.5 СП 441.1325800.

Почему эту работу стоит поручить специалистам по динамике сооружений

Прогноз вибрации от рельсового транспорта требует не общих инженерных знаний, а узкой специализации сразу в нескольких областях. В одной задаче необходимо корректно связать параметры источника вибрации, динамические свойства грунтов, работу фундаментов, передачу колебаний по несущим конструкциям, резонансное поведение перекрытий и образование структурного шума в помещениях.

Ошибка на любом из этих этапов может привести к неверному выводу: виброизоляцию могут назначить там, где она не требуется, или, наоборот, не предусмотреть защиту на объекте с реальным риском превышений. Поэтому такой прогноз должен выполнять специалист, который понимает не только нормативную методику, но и физику распространения колебаний в системе «источник – грунт – фундамент – здание – помещение

ООО "Динамические системы" выполняет такие задачи комплексно: от натурных измерений и анализа исходных данных до расчетного прогноза, подбора мероприятий и сопровождения проектных решений в процессе строительства.

Для заказчика это означает меньше неопределенности, меньше риска на экспертизе и более контролируемый бюджет мероприятий.

Мы можем подключиться на любой стадии: от предварительной оценки участка до детального расчета и сопровождения проектных решений при прохождении экспертизы и в процессе строительства.

Итог

Прогноз вибрации и структурного шума от рельсового транспорта – это инструмент управления проектным риском. Он позволяет заранее понять, будет ли объект соответствовать требованиям, нужны ли виброзащитные мероприятия и какие решения будут технически и экономически оправданы.

Для застройщика, генпроектировщика и технического заказчика это возможность избежать поздних переделок, замечаний экспертизы, жалоб пользователей и необоснованных затрат.

ООО "Динамические системы" выполняет измерения, расчеты и прогнозирование вибрации от метро, железной дороги, МЦД, МЦК, трамвая и других источников рельсового транспорта для проектируемых и существующих зданий в Москве и по России.

Чтобы оценить риски по вашему объекту, направьте нам ситуационный план, данные по источнику вибрации и имеющиеся проектные материалы. Мы определим необходимый состав работ и предложим оптимальный способ решения задачи.
