Фундаменты станков и оборудования

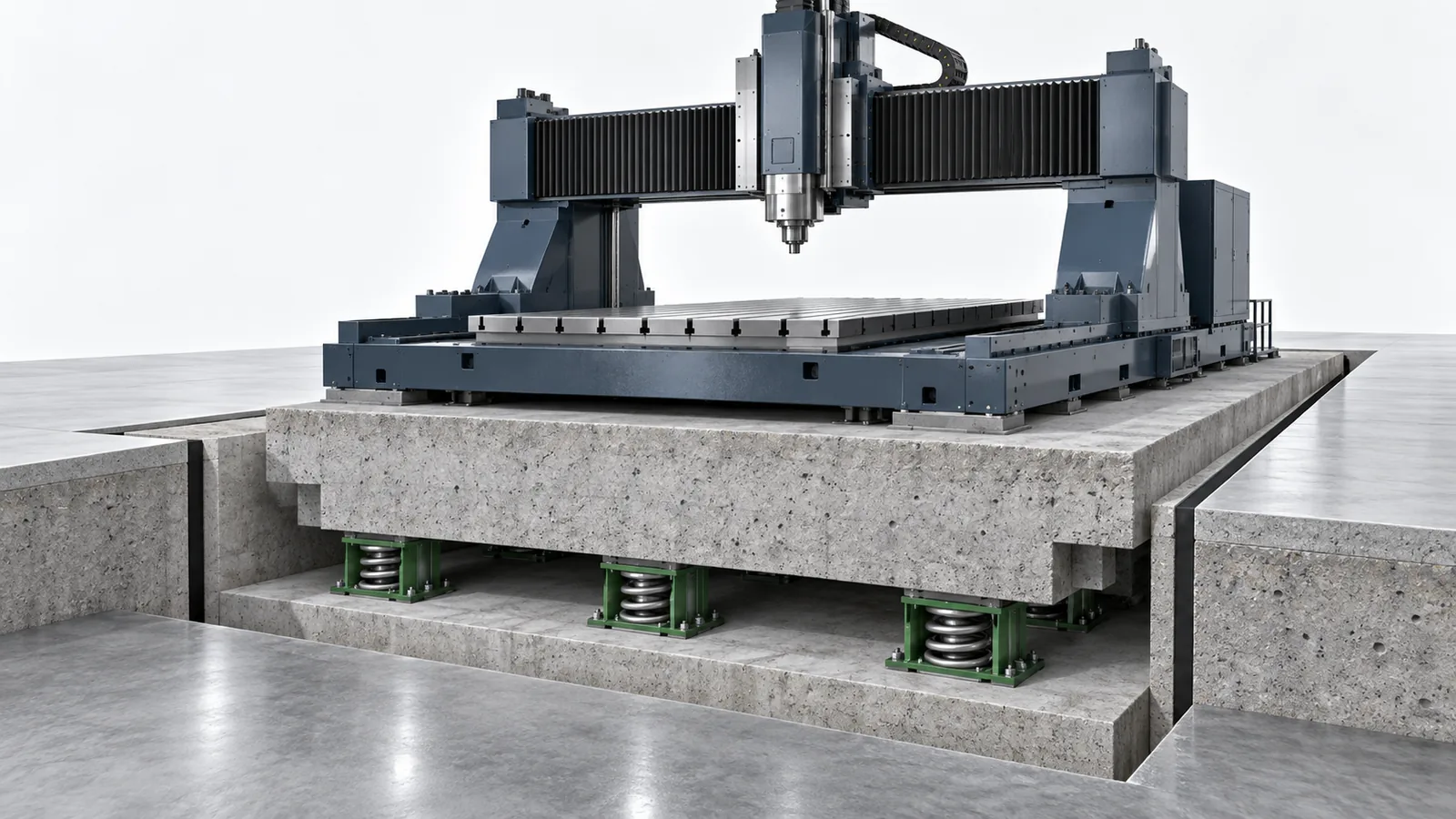

Представьте портальный станок: тяжёлая заготовка перемещается по столу, нагрузка на опоры меняется, а фундамент едва заметно поворачивается. Бетонный блок при этом выглядит неподвижным. Но станку важна не видимая глазу неподвижность, а взаимное положение инструмента и детали. Даже прочный фундамент может оказаться слишком податливым для нужной точности.

У фундамента несколько задач. Он передаёт нагрузки на основание, удерживает геометрию машины и ограничивает колебания, которые мешают работе станка или уходят в здание. Чтобы решить их вместе, приходится проследить путь сил от зоны обработки до грунта. Жёсткий блок на упругих опорах здесь не парадокс: блок связывает точки установки станка, а опоры меняют передачу вибрации в выбранном диапазоне частот.

Разберём, какие данные нужны для проекта, как выбирают конструкцию, почему мягкие опоры иногда ухудшают точность и что проверяют после монтажа. Речь пойдёт прежде всего о тяжёлых металлорежущих станках, обрабатывающих центрах, прессах и испытательных установках. Все числовые примеры ниже учебные: реальные размеры и допуски берут из документации конкретной машины.

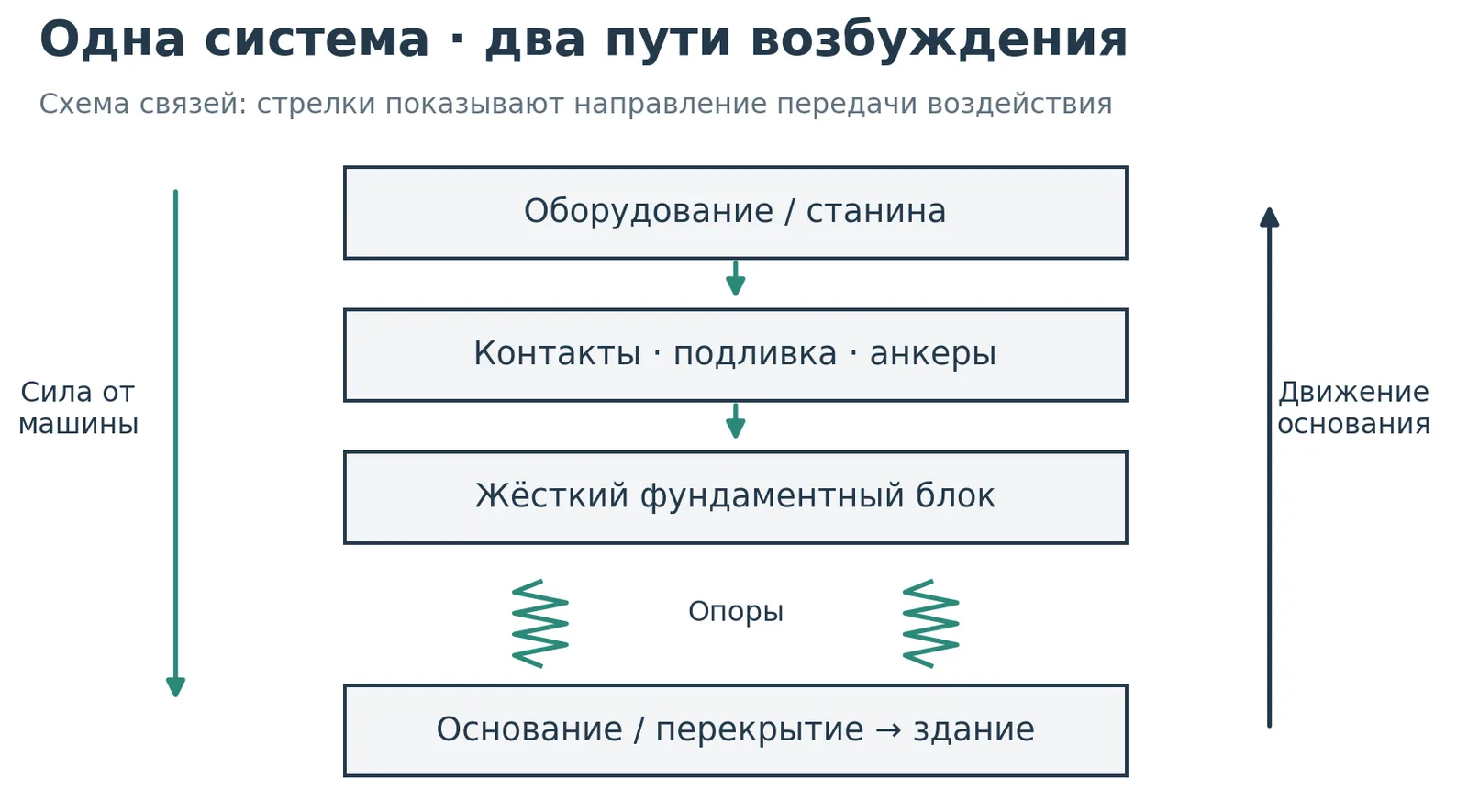

Станок работает вместе с основанием

Станина принадлежит машине, фундамент — зданию или сооружению, а грунт воспринимает нагрузку через подошву либо сваи. Между ними могут находиться инерционный блок и упругие опоры. Блок добавляет массу и объединяет точки опирания; виброизоляторы создают заданную податливость. Каждый элемент выполняет свою работу.

Нельзя забывать о том, что находится между станиной и бетоном: подливке, подкладках, анкерах и контактных поверхностях. Если машина фактически опирается иначе, чем предполагал расчёт, её установленная жёсткость тоже будет другой. Поэтому строительный чертёж сопоставляют с монтажной схемой изготовителя.

Исследования тяжёлых станков показывают, насколько сильно результат зависит от соединений и взаимодействия машины с фундаментом [1, 2]. В расчёт включают те звенья, влияние которых существенно для выбранного критерия. Завершить модель на нижней поверхности станины лишь потому, что там проходит граница поставки, было бы произвольным решением.

Силу резания также нельзя автоматически считать силой, приложенной к фундаменту. Часть усилий замыкается внутри станка; через его опоры передаются реакции и моменты. Эти данные получают у изготовителя или рассчитывают по согласованной модели. Умножение общей массы станка на показание одного акселерометра не восстановит все опорные нагрузки.

Сначала решить, что считать хорошим результатом

Одна система может пройти проверку по одному показателю и не пройти по другому. Небольшая виброскорость пола ещё ничего не говорит о прямолинейности направляющих. Хорошая контрольная деталь не доказывает, что соседнее перекрытие защищено от воздействия.

Поэтому каждый критерий записывают полностью: где измерять, в каком направлении и частотном диапазоне, при каком режиме, сколько времени и какой показатель сравнивать с пределом. RMS скорости, пиковое ускорение и размах перемещения описывают разные свойства сигнала. Связать их можно лишь зная спектр и то, как определена амплитуда.

Кривые VC полезны как предварительный ориентир для чувствительного оборудования, но не устанавливают допуск для любого станка. Оценка вибрации корпуса машины тоже не отвечает на вопрос о взаимном движении инструмента и детали. Если технологический предел не указан, его согласуют с изготовителем и заказчиком до выбора опор.

Какие сведения нужны до расчёта

Масса и габариты дают только начало компоновки. У портального центра меняется положение колонны, узлов и заготовки; пресс нагружает основание импульсами; измерительной установке мешает внешний фон в определённой полосе. Проекту нужны именно эти рабочие состояния, а не один паспортный вес.

Полезно заранее указать, кто предоставляет каждое число. Если поставщик не сообщает динамические усилия, неопределённость остаётся в проекте. Её закрывают данными изготовителя, измерениями на сходной установке или согласованной моделью с проверкой чувствительности. Приравнивать неизвестную нагрузку нулю нельзя.

Для реконструкции сначала выясняют, что представляет собой существующий пол: его фактическую толщину, армирование, швы, каналы, пустоты и повреждения. Даже умеренная средняя нагрузка на площадь может сопровождаться местным изгибом или продавливанием под отдельной опорой.

Фоновую вибрацию измеряют во время характерной работы цеха и соседнего транспорта. Тихий час показывает лишь тихий час. Планируемую новую линию учитывают отдельным сценарием: в сегодняшней записи её воздействия ещё нет.

Выбрать схему под задачу

Сначала выясняют, какая геометрическая стабильность нужна машине и куда уходят силы. Затем сравнивают варианты с учётом ограничений площадки, доступа к узлам и будущего обслуживания. Для честного сравнения нагрузки и критерии должны быть одинаковыми; стоимость простоя и замены опор также влияет на выбор.

Отдельный блок сам по себе не отсекает вибрацию: волны проходят через грунт, а жёсткие коммуникации могут соединить его с соседними конструкциями. Сваи меняют динамическую жёсткость и путь передачи, но не делают фундамент «невибрирующим».

Соседние основания тоже могут влиять друг на друга. Das и Ghosh исследовали близко расположенные блоки на подготовленном грунте, в том числе с георешётками [3]. Их работа помогает увидеть механизм взаимодействия. Коэффициенты, полученные для конкретной площадки, нельзя переносить в другой цех без расчёта.

Прочность, жёсткость и геометрия

Прочность показывает, выдержит ли элемент нагрузку без разрушения. Жёсткость определяет, насколько он деформируется; масса влияет на инерцию, демпфирование — на потери энергии. Добавление бетона меняет сразу несколько свойств. Например, собственная частота может снизиться и приблизиться к рабочей гармонике.

У длинного станка важна не только общая осадка. Разные перемещения опор, изгиб, кручение и повороты меняют геометрию обработки. Расчёт проверяют при крайних положениях колонны, стола, суппорта и тяжёлой детали. Единственная симметричная схема загрузки может пропустить определяющий режим.

Для увеличения жёсткости меняют высоту и форму сечения, добавляют рёбра, иначе располагают опоры и связи. Составные конструкции из стали и бетона либо предварительное напряжение требуют проверки совместной работы, изготовления и поведения во времени. Одно только увеличение армирования не избавляет от расчёта трещин и эксплуатационной податливости.

Kostiha и соавторы экспериментально исследовали сталебетонную станину высокоточного оборудования [4]. Пример показывает, как проверять составную конструкцию. Строительный фундамент, однако, имеет другие размеры и связи, поэтому его рассчитывают отдельно.

Со временем геометрию меняют усадка, ползучесть, перепады температуры и осадки грунта. Прочность при этом может оставаться достаточной, а опирание машины — постепенно меняться. Zhao и соавторы включили ползучесть в модель контакта станины с основанием [5]. Из доступной аннотации нельзя вывести общий срок подтяжки анкеров.

Упрощение до абсолютно жёсткого блока допустимо после проверки: насколько деформации малы по сравнению с технологическим допуском и где находятся его упругие собственные формы. Даже высокая частота первой такой формы не отменяет статического изгиба под перемещающейся нагрузкой.

Что может и чего не может виброизоляция

Если мешает сама машина, опоры помогают уменьшить силы, уходящие в здание. Если колеблется основание, задача обратная: снизить движение станка. Это два направления передачи в пассивной системе. Пружины, эластомеры и пневмоопоры можно использовать для обеих задач при подходящих параметрах.

Для первого приближения собственную частоту простой линейной системы находят так:

f_n = 1/(2π)√(k/m)

Здесь fₙ — собственная частота без демпфирования, k — суммарная жёсткость в выбранном направлении, m — участвующая масса. Формула описывает движение одного тела на линейных опорах при достаточно жёстком основании. У вязкоупругого элемента жёсткость меняется с частотой и условиями испытания, поэтому одной статической величины может быть недостаточно.

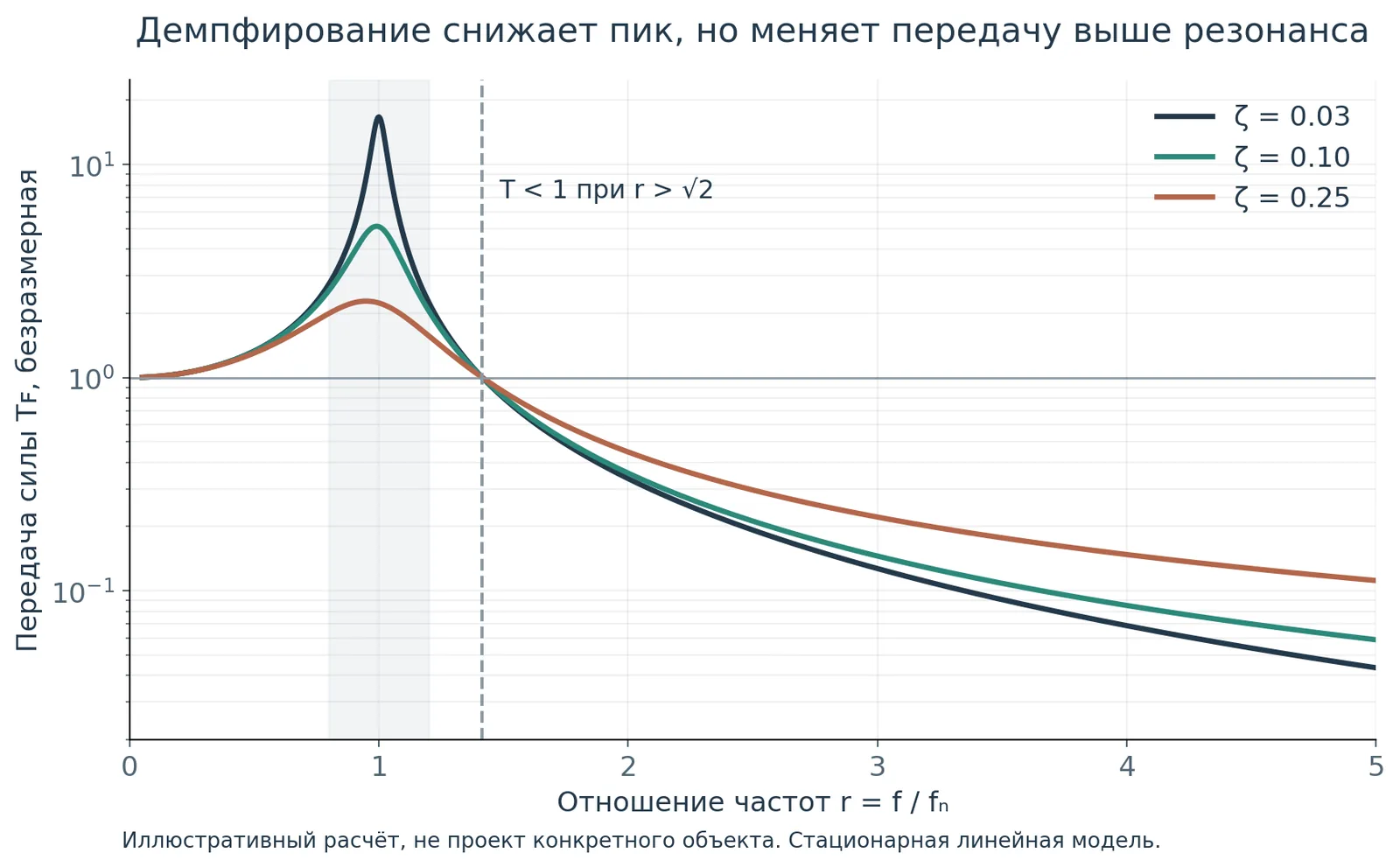

Для гармонической силы, действующей на массу при неподвижном основании, отношение передаваемой силы к приложенной записывают следующим образом:

T_F = |F_tr|/|F₀| = √((1 + (2ζr)²)/((1−r²)² + (2ζr)²)), r = f/f_n

F₀ — амплитуда внешней силы, Ftr — амплитуда суммы сил упругого элемента и вязкого демпфера, ζ — доля критического демпфирования. Формула относится к установившейся линейной системе. При гармоническом перемещении основания та же функция даёт отношение абсолютных перемещений массы и основания; относительный ход опоры рассчитывают отдельно.

В этой модели передача падает ниже единицы, когда отношение частот превышает √2. Граница следует из принятых допущений и сама по себе не задаёт проектный запас. Демпфирование приглушает резонансный пик, но на частотах значительно выше резонанса способно увеличить передачу. Поэтому опору выбирают по рабочему спектру, а не по пожеланию «побольше демпфирования».

Две ступени изоляции образуют общую систему с промежуточной массой и дополнительными собственными формами. Эффективность отдельных опор нельзя просто перемножить. Проверяют резонансы, взаимные ходы и движение коммуникаций на каждой ступени.

ГОСТ Р 59940–2021 в приложенной редакции охватывает испытания вибродемпфирующих материалов на сжатие, сдвиг, усталость и старение [Н2]. Эти данные нужны для модели, но ещё не подтверждают эффективность смонтированного фундамента. Смирнов рассматривал определение вязкоупругих параметров по DMA [6]; результаты относятся к исследованным условиям.

Почему мягкая опора может снизить точность

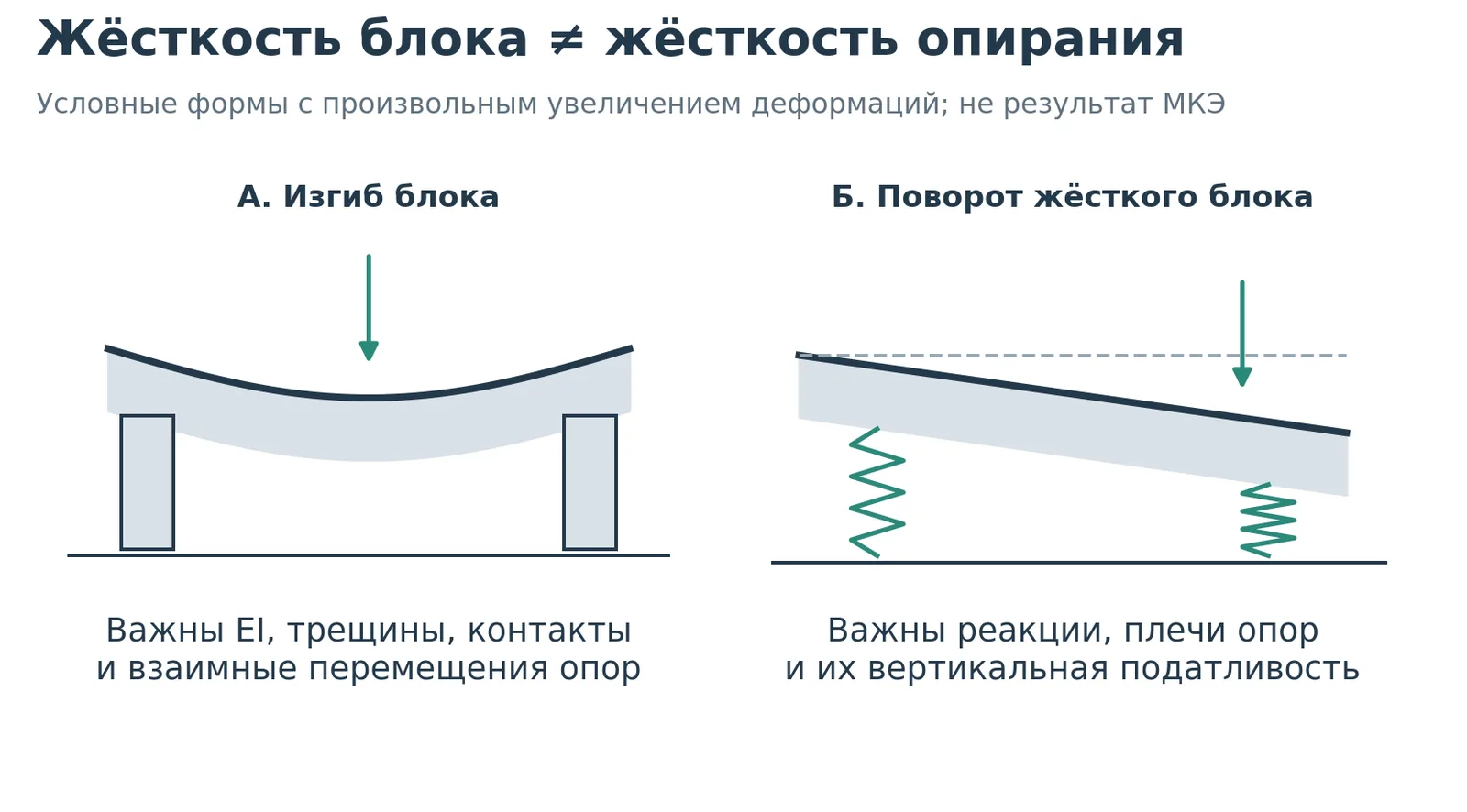

Низкая частота вертикального движения звучит заманчиво. Но длинный блок способен поворачиваться при перемещении заготовки: центр масс смещается, а реакции опор меняются. Даже если считать блок абсолютно жёстким, расстояние между опорами и их жёсткость определят величину наклона.

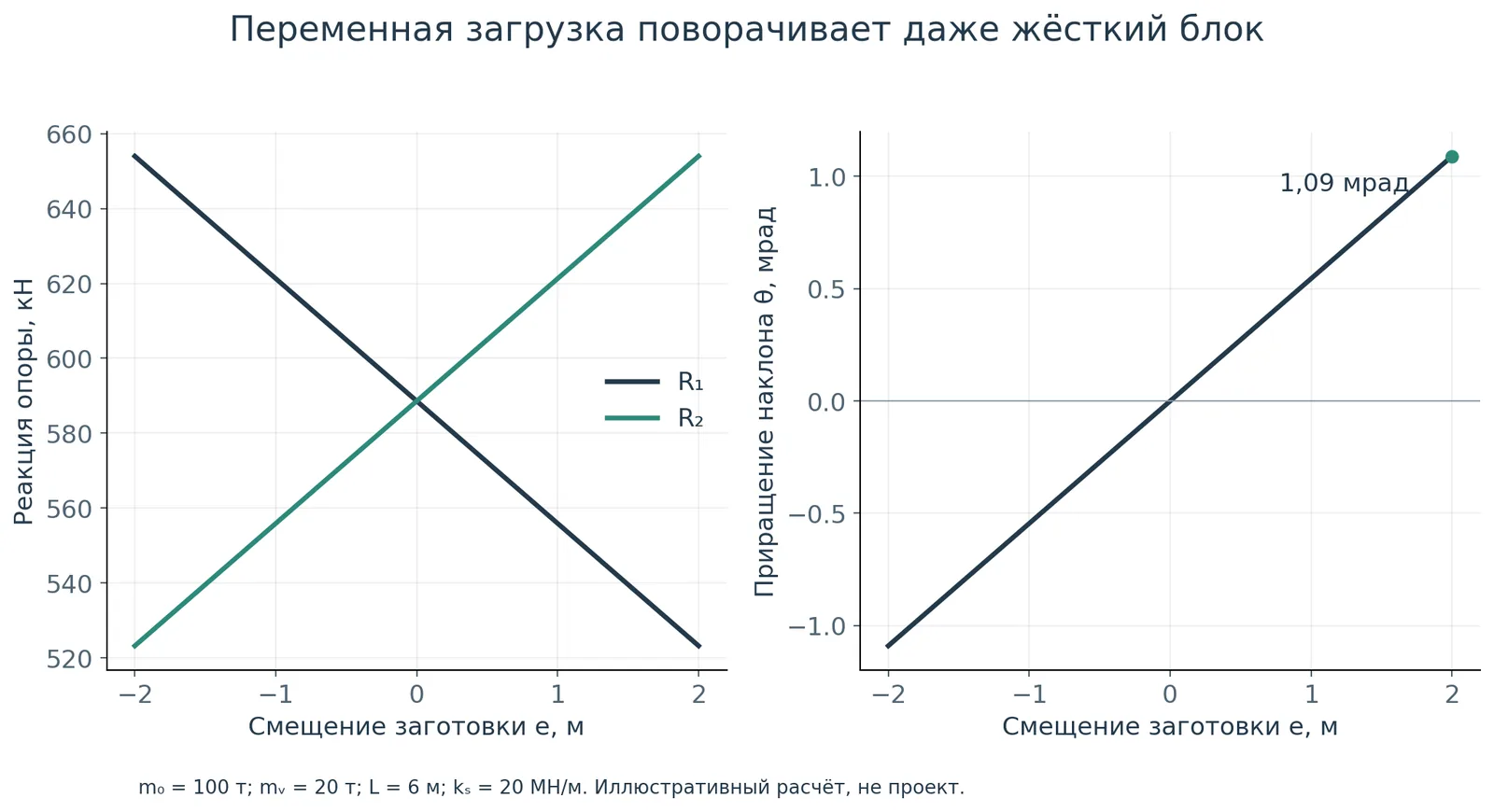

Возьмём учебную схему с двумя одинаковыми линейными опорами на расстоянии 6 м. Жёсткость каждой — 20 МН/м; постоянная масса по центру — 100 т; перемещаемая заготовка — 20 т. Блок считаем абсолютно жёстким, отрыва опор нет, движение заготовки медленное и её инерцией пренебрегаем.

R_1,2 = (m₀ + m_v)g/2 ∓ m_vge/L, θ ≃ (R₂ − R₁)/(k_sL)

Если заготовка сместится на 2 м от середины, реакции опор составят 523,2 и 654,0 кН. Разность их вертикальных перемещений достигнет 6,54 мм, наклон блока — 1,09 мрад. Вертикальная собственная частота для этой массы составляет около 2,91 Гц. В формулах e обозначает смещение заготовки, R₁ и R₂ — реакции, θ — малый угол поворота, g = 9,81 м/с².

Из наклона нельзя напрямую получить ошибку обработки: сначала прослеживают всю цепь от инструмента до детали. Но пример показывает, почему частоты вертикального движения мало для выбора опор. Можно изменить их расстановку, регулировать уровень, ограничить определённые режимы или выбрать иную схему. Каждый вариант проверяют расчётом и испытаниями.

Когда простой модели уже недостаточно

Одномассовая схема помогает понять частотный принцип. Пространственная модель жёсткого блока описывает три перемещения и три поворота. Если существенны изгиб длинного фундамента, податливость станка, перекрытие или неоднородность грунта, добавляют упругие формы. Контакт, отрыв, трещины и нелинейная работа опор требуют соответствующих моделей.

Для одной линейной степени свободы связь силы и перемещения по частоте выражает динамическая податливость:

H_xF(ω) = X/F = 1/(k − mω² + icω)

Здесь вход F — комплексная амплитуда силы, выход X — комплексная амплитуда перемещения, HxF имеет размерность м/Н; c обозначает вязкое сопротивление, ω — круговую частоту, i — мнимую единицу. Даже жёсткая при статической нагрузке система может сильно отвечать вблизи резонанса.

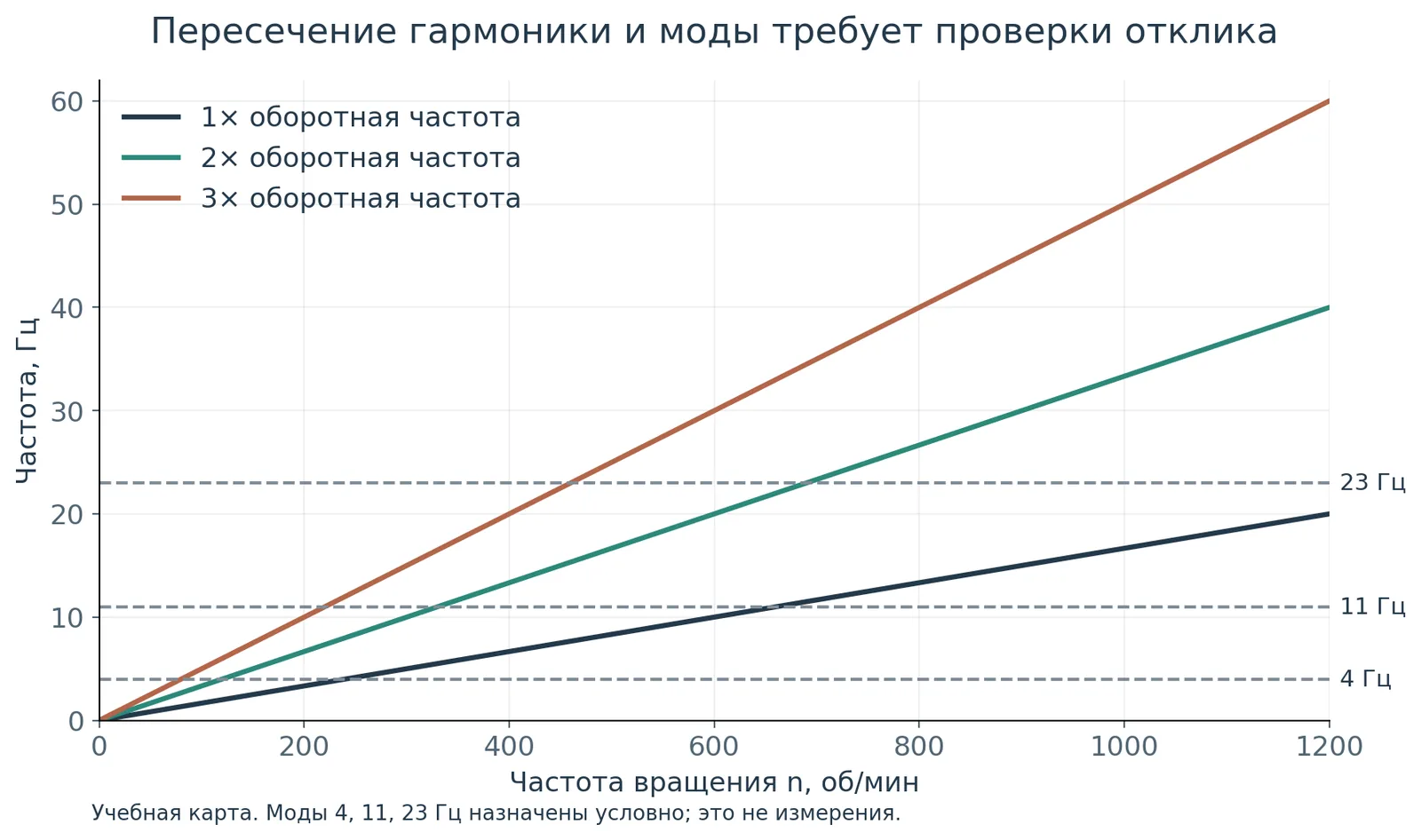

На карте частот отмечают все важные режимы. Во время разгона или выбега машина может пройти через резонанс, хотя при рабочей скорости он далеко. На отклик влияют скорость прохода, демпфирование и изменение силы. Для пресса или стенда используют историю нагрузки во времени либо обоснованную модель импульса: стационарная формула этот этап не описывает.

Грунт также ведёт себя по-разному на разных частотах. В расчёте учитывают частотную жёсткость, рассеяние волн и потери в материале. Если эти потери уже включены в импеданс основания, второй условный демпфер может учесть их повторно. Границы модели и расчётную сетку проверяют по чувствительности результатов.

Tian и соавторы сопоставили расчёт с лабораторной моделью системы «станок — фундамент — грунт» [7]. Масштабный опыт помогает проверить механизм, но не заменяет испытаний установленной машины. Lin и Li уточняли контактную жёсткость по модальным измерениям [8]. При сопоставлении модели с опытом смотрят не только на собственные частоты, но и на формы, передаточные функции и режимы, не участвовавшие в настройке.

Какие документы помогают проектировать

СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками» указан в официальной карточке Росстандарта как действующий с изменением № 1 [Н1]. В его область входят металлорежущие станки, но предусмотрены и исключения для особых условий. Статус документа и обязательность отдельного положения устанавливают раздельно.

Приложенная копия ГОСТ Р ИСО 2017-1–2011 распределяет сведения между изготовителем машины, заказчиком и поставщиком изоляции; отдельный раздел посвящён проверке работы системы [Н3]. Это удобно для подготовки задания. Перед выпуском проекта следует подтвердить действующий статус редакции и её ссылок: сама копия такого подтверждения не даёт.

Остальные нормы выбирают по реальной схеме: для грунта, железобетона, стали, нагрузок, обследования и строительных работ. В нормативном обосновании полезно отделять проверенные действующие положения от сведений из имеющихся копий и документов, редакция которых ещё уточняется.

Требования к людям, состоянию машины и точности процесса имеют разные адреса. Зарубежные ACI, DIN и ISO могут помочь в инженерном обосновании после проверки редакции и применимости, но простое упоминание не превращает их в обязательные нормы России.

Как строительные работы меняют расчёт

Даже до установки станка котлован в действующем цехе способен повлиять на соседние основания. Разработку грунта, водопонижение и временное крепление планируют с учётом здания. По чертежам и обследованию ищут скрытые коммуникации и технологические каналы.

До бетонирования проверяют размеры, армирование, закладные детали и шаблоны анкеров. В массивном блоке важны температура при твердении, уход за бетоном и трещины. Машину нагружают тогда, когда свойства материалов подтверждены по проектной документации, а не просто по истечении одинакового для всех числа дней.

Подливка должна создать тот контакт, который принят в расчёте. Пустоты, загрязнение или неправильная толщина меняют передачу усилий. Подготовку поверхности, смесь и её твердение контролируют по требованиям материала. Один лишь момент затяжки анкера не сообщает точного усилия натяжения: результат зависит от трения и устройства крепления.

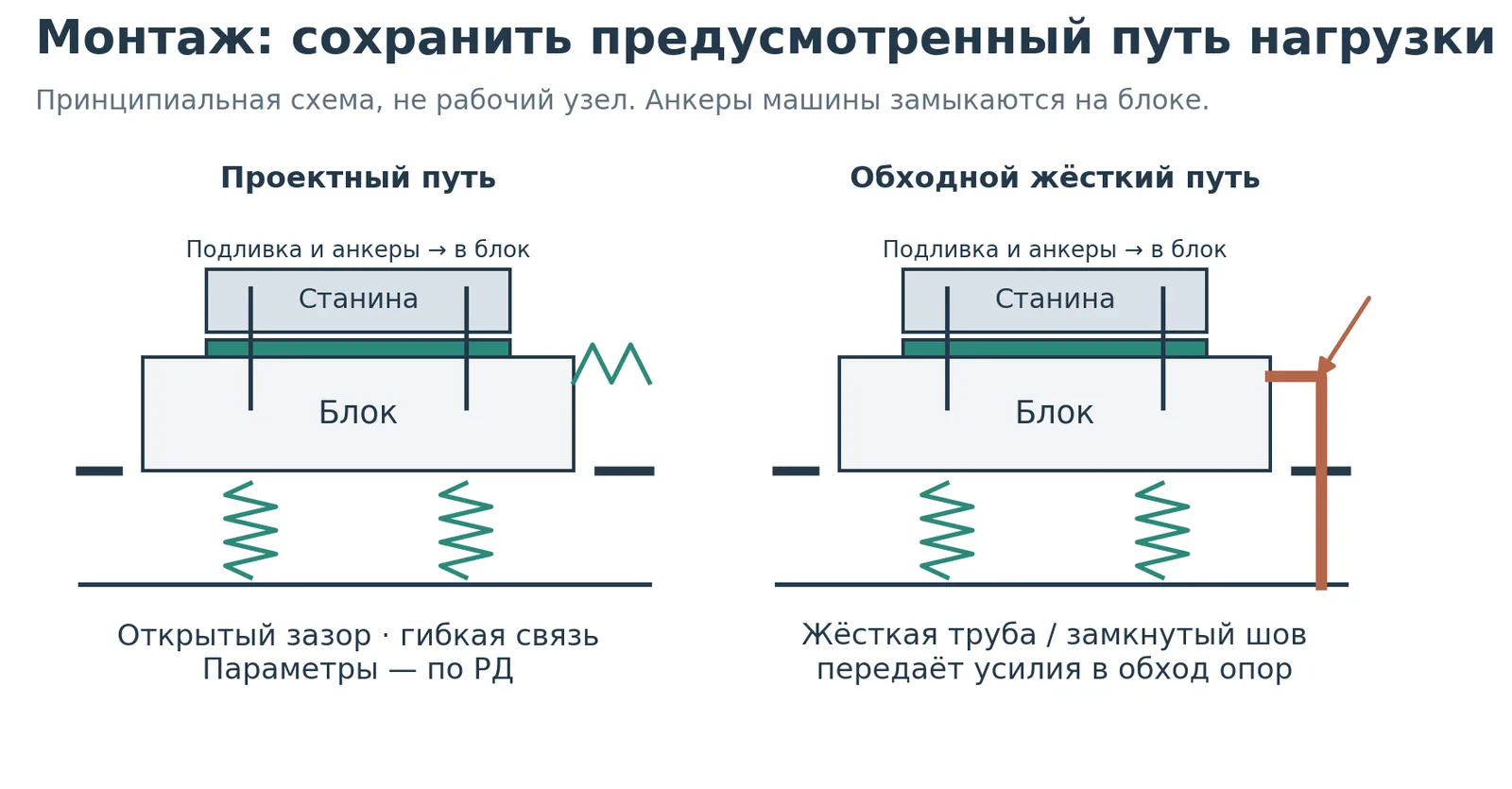

После установки опор важно сохранить расчётные зазоры. Раствор, попавший в шов, металлический настил, жёсткая труба или кабельный лоток создают обходной путь для колебаний. Гибкую коммуникацию тоже выбирают по условиям её работы: давлению, температуре, усталости и допустимому ходу.

Во время монтажа блок может временно опираться иначе, чем при эксплуатации. Домкраты, ограничители и временные опоры меняют реакции. Порядок подъёма, передачи веса и регулировки задают в рабочей документации и проекте производства работ с учётом пространственной схемы.

Что должно быть на чертеже

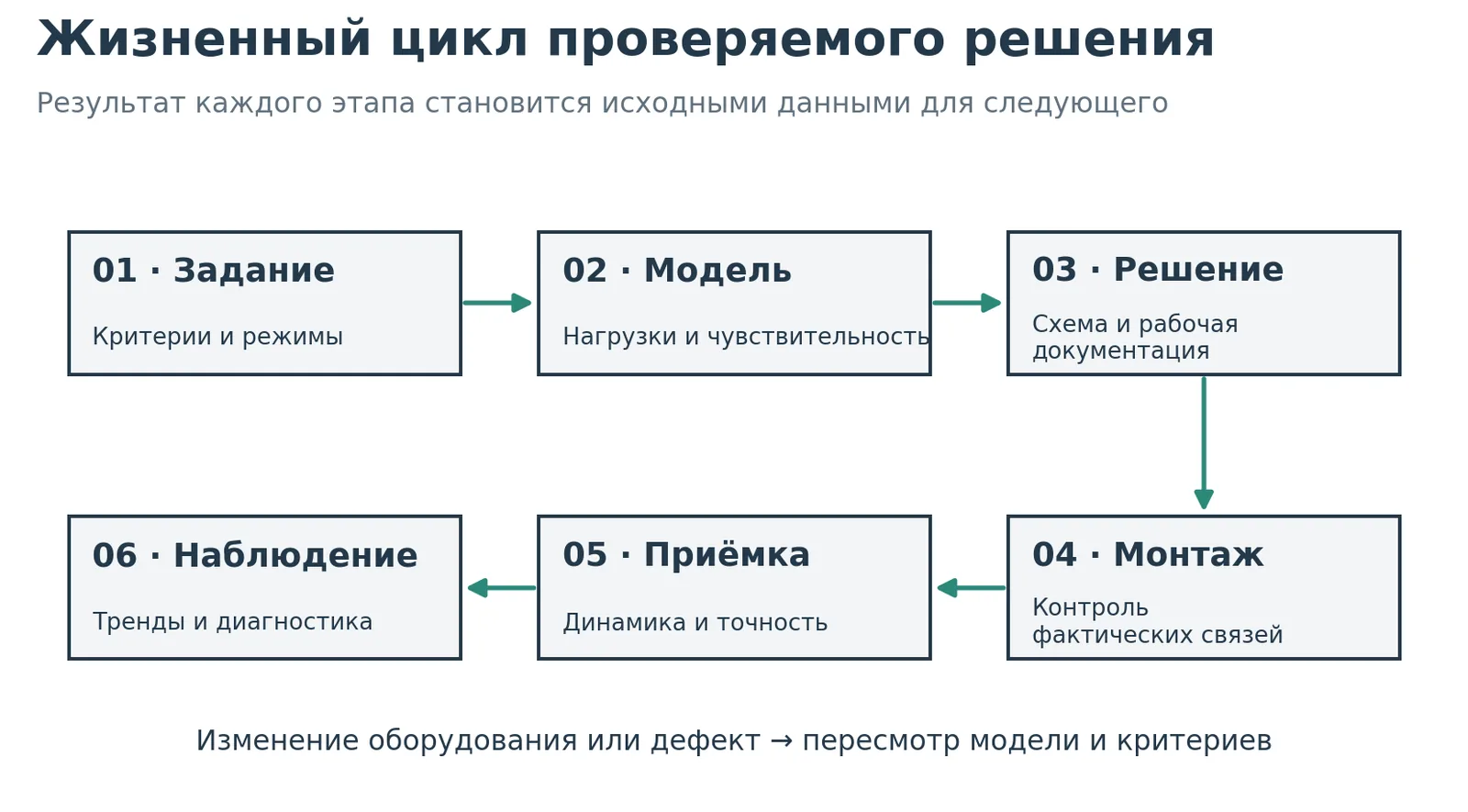

На площадке должны иметь возможность проверить проектное решение. Вместо пожелания «устранить вибрацию» указывают измеряемую величину, точку, режим, допустимое значение и учёт неопределённости. Допуски монтажа связывают с допустимыми деформациями машины и фундамента.

Приёмка должна проверить конструкцию и обработку

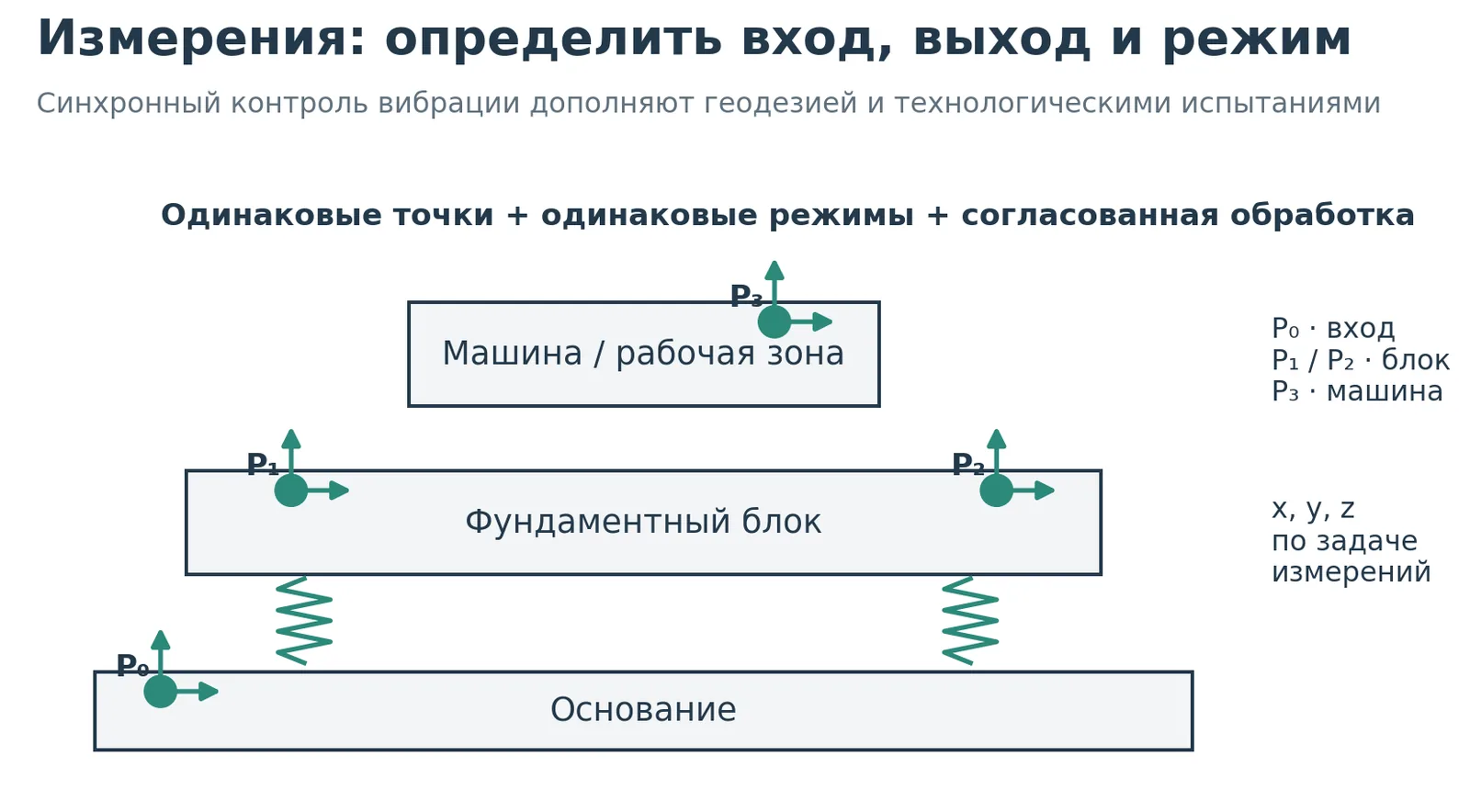

Строительный контроль, геодезия и динамические измерения дают части общей картины. Датчики ставят на нижнем основании, блоке, станине и в чувствительных точках. Для оценки передачи вход и выход желательно измерять одновременно, сохраняя координаты и направления в протоколе. Отдельно проверяют технологический результат станка.

Датчик подбирают по диапазону, чувствительности, собственному шуму и допустимой амплитуде. Слабые низкочастотные колебания легко потерять в шуме измерительной цепи. При интегрировании ускорения заметнее становится дрейф, поэтому вместе с результатом фиксируют фильтры, частоту дискретизации и неопределённость.

RMS характеризует среднеквадратическое значение за выбранный интервал, пик — наибольшее мгновенное. Спектральная плотность мощности показывает распределение среднего квадрата по частоте: у ускорения единица измерения (м/с²)²/Гц. Интеграл по полосе даёт вклад в средний квадрат; амплитуду получают следующим шагом. В третьоктавном спектре энергия собрана по полосам, поэтому его не сравнивают по отдельным точкам с узкополосным спектром без согласования обработки.

Сначала документируют исходное состояние. Затем испытывают машину в согласованных режимах: на холостом ходу, под нагрузкой и при важных переходах. Измерения «до» и «после» сравнимы только при сопоставимом возбуждении и одинаковой обработке. Уменьшение вибрации блока подтверждает именно этот показатель; точность обработки проверяют отдельно.

После ввода в работу наблюдают осадки, наклон, трещины, контакты и крепления, высоту опор и динамические характеристики. Периодичность зависит от документации и риска объекта. Сдвиг собственной частоты служит поводом разобраться: на него влияют не только повреждения, но и масса, температура, состояние контактов.

Если результат неудовлетворителен, сначала воспроизводят дефект и его режим, проверяют измерения и монтажные связи. Затем сравнивают фактический отклик с моделью и находят главный механизм. Дополнительный бетон или новые опоры без такой проверки способны передвинуть резонанс в ещё более неудобную область.

Четыре ситуации с разными решениями

У тяжёлого портального станка с переменной загрузкой на первый план выходят разность перемещений опор и кручение длинного блока. В учебном сценарии проверяют крайние положения колонны и детали, контакт и температурную геометрию. Податливые опоры выбирают после расчёта наклона и времени успокоения.

Высокоточный центр в работающем цехе требует другого начала: измерения фона при работе соседних машин и обследования существующего пола. После поиска путей передачи через коммуникации сравнивают отдельный блок, усиление пола и местную изоляцию. Решение сверяют с требованиями именно этого центра.

Для пресса или испытательного стенда решающим бывает короткий удар с широким спектром. Проверяют силы, частоту повторения, ходы опор и влияние на здание. Если жёсткий ограничитель касается блока при каждом ударе, расчёт должен описывать этот контакт.

Измерительной установке могут мешать колебания, приходящие извне. Перед выбором места проводят натурные измерения в чувствительном диапазоне; пример для лабораторной плиты приведён у Xu и соавторов [9]. На низких частотах пассивная изоляция ограничена, поэтому сначала рассматривают расположение установки и пути передачи.

Адрес площадки сам по себе не даёт исходных данных. Для объектов в Москве, Подмосковье, Санкт-Петербурге, Ленинградской области, Ростове-на-Дону и Ростовской области отдельно изучают стеснённость, грунты, воду, транспорт и при необходимости сейсмичность. Геологический разрез и измерения важнее общего представления о регионе.

Вопросы, которые возникают перед заказом

Масса, пол и жёсткость

Массу фундамента нельзя выбрать по одному отношению к массе станка. Понадобятся реакции, геометрия, грунт, динамические нагрузки и допуски обработки. Отношение масс в отдельных методиках годится для предварительной оценки, но не подтверждает проект.

Установка прямо на существующий пол иногда возможна. Её проверяют по монтажным требованиям машины, местным нагрузкам, швам, деформациям и динамике фактического пола. Результат для одного станка не переносится на другой.

Тяжёлый блок и жёсткий блок тоже не синонимы. Масса задаёт инерцию, тогда как изгибная и крутильная податливость зависят от формы, материала, трещин и связей. Два блока одинакового веса могут работать по-разному.

Опоры и пути передачи

Жёсткий блок на мягких опорах сохраняет взаимное положение точек установки машины, а упругий слой меняет передачу в выбранной полосе частот. Но весь блок может перемещаться и поворачиваться, что нужно включить в проверку точности.

Большие потери энергии не всегда улучшают результат. В простой линейной модели демпфирование снижает резонансный пик, а на высоких частотах может увеличить передачу. Рабочий спектр и переходные режимы определяют выбор.

Эластомер не выбирают только по допустимой нагрузке. Проверяют его динамическую жёсткость и потери, рабочую среду, длительную деформацию и ресурс, причём для нужной схемы нагружения и готового элемента.

Зазор вокруг блока убирает лишь конкретный прямой мостик. Грунт, трубы, настилы и другие связи по-прежнему могут передавать колебания. Их рассматривают отдельно.

Переходные режимы и точность

Если пуск или останов проходит через резонанс либо создаёт заметные усилия, нужен расчёт переходного процесса. Допустимая вибрация при установившейся скорости не отвечает на этот вопрос.

Хорошая изоляция сама по себе не обеспечивает точность. При ускорении узлов или перемещении заготовки податливые опоры могут допустить чрезмерное движение блока. Решение проверяют по всей технологической цепи.

После ремонта источник проблемы ищут в изменившихся массах, режимах, креплениях, подливке, опорах и коммуникациях. Новые измерения сравнивают со старыми при сопоставимом возбуждении; усиление назначают после выяснения причины.

Монтаж и начало проектирования

Единого срока, через который можно нагружать новый фундамент, нет. Нужно выполнить требования проекта и подтвердить свойства бетона и подливки с учётом температуры и порядка монтажа.

На старте собирают монтажную схему, массы и крайние положения узлов, нагрузки и допуски станка, сведения о площадке и существующих конструкциях. Неизвестные данные записывают отдельно и назначают ответственных за их получение.

С чего начать работу над объектом

Для первой оценки полезны паспорт и монтажная схема оборудования, требования изготовителя, план площадки, имеющаяся геология и описание задачи. При реконструкции добавляют сведения о повреждениях, режимах машины и прошлых ремонтах. По ним определяют программу обследования и расчёта, а затем сравнивают проверяемые конструктивные варианты.

«Динамические Системы» публикуют сведения об измерениях, расчётах и проектировании фундаментов для динамически нагруженного и высокоточного оборудования [К1]. Пример направления работы есть в проекте «Фундаменты под фрезеры» [К2]. Для конкретного объекта решение начинается с исходных данных и требуемого результата.

Источники и документы

1. Tian Y. et al. Systematic review of research relating to heavy-duty machine tool foundation systems. 2019. DOI 10.1177/1687814018806106.

2. Peukert B., Archenti A. Dynamic Interaction Between Precision Machine Tools and Their Foundations. 2020. DOI 10.20965/ijat.2020.p0386.

3. Das G., Ghosh P. Large-Scale Experimental and Numerical Studies on the Dynamic Interaction of Closely Spaced Machine Foundations on Geogrid-Reinforced Soil Beds. 2025. Страница ASCE.

4. Kostiha V. et al. Verification of Composite Steel and Concrete Bed Behaviour for Machine Tools. 2021. Страница издателя.

5. Zhao Y. et al. Calculation method of the contact stiffness of bed-foundation interfaces considering foundation creep. 2021. DOI 10.1007/s40430-021-03127-w.

6. Смирнов В. А. Идентификация параметров вязкоупругих материалов по результатам DMA-анализа. 2025. Страница журнала.

7. Tian Y. et al. Vibration Characteristics of Heavy-Duty CNC Machine Tool-Foundation Systems. 2018. Полный текст.

8. Lin S.-Y., Li G.-C. Estimation and Adjustment of Interface Stiffnesses for Machine-Tool. 2022. Полный текст.

9. Xu Z., Lou Y., Chen L. Vibration Measurement and Prediction for Foundation Slab Design of a High-Tech Lab Based on In Situ Testing. 2020. DOI 10.1155/2020/8892597.

Н1. СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками». Официальная карточка; изменение № 1.

Н2. ГОСТ Р 59940–2021 «Системы виброизоляции зданий и сооружений. Методы испытаний вибродемпфирующих материалов». Приложенная копия, пп. 1.1–1.3, разделы 6–7. Текущий статус и изменения требуют официального подтверждения.

Н3. ГОСТ Р ИСО 2017-1–2011 «Вибрация и удар. Упругие системы крепления. Часть 1. Технические данные для применения систем виброизоляции». Приложенная копия, разделы 9–12. Текущий статус и изменения требуют официального подтверждения.
