Вибрация ГПА и трубопроводов

В компрессорном цехе дрожит площадка. На нефтеперерабатывающем заводе (НПЗ) заметно колеблется отвод с арматурой. После ремонта агрегата показания датчиков улучшились, но через некоторое время вибрация вернулась. Для тех, кто работает с установкой, вопрос один: оборудование ещё работает нормально или уже требуется вмешательство?

Ответить по одному ощущению, видеозаписи или общему значению виброскорости нельзя. Нужно выяснить, что именно движется, на какой частоте, в каком режиме и к чему это приводит. На одном объекте достаточно восстановить контакт рамы с фундаментом. На другом приходится разбираться с резонансом трубопровода, пульсациями давления или изменившейся жёсткостью основания.

Газоперекачивающий агрегат (ГПА), фундамент и обвязка влияют друг на друга. Через эти связи можно объяснить, почему добавленная опора иногда увеличивает вибрацию и когда оправдана виброизоляция. Понимание этой системы помогает эксплуатации, проектировщику, ремонтной организации и поставщику оборудования поставить задачу обследования и оценить предложенное решение.

Можно ли определить опасность по ощущениям

Человек замечает изменения в привычной работе установки: новый гул, дрожание настила, движение прибора на штуцере. Такое наблюдение помогает вовремя начать проверку. Однако чувствительность человека ничего не говорит о прочности конструкции. Хорошо ощутимое колебание массивной площадки может сопровождаться небольшими напряжениями. А малозаметная высокочастотная вибрация короткого ответвления способна создавать неблагоприятное циклическое нагружение у сварного шва.

Чтобы оценить опасность, нужно установить, какое повреждение могут вызвать колебания. Для подшипника и анкеров важны разные параметры; у трубопровода проверяют напряжения и усталость, у рабочего места оценивают воздействие на человека. Поэтому за заключением «вибрация в норме» должны стоять конкретный объект, режим, место измерения и критерий оценки. По тому, насколько зрелищно движется конструкция, такого заключения не сделать.

Что полезно зафиксировать при обнаружении вибрации

Каждое из этих наблюдений даёт направление для поиска. Причину ещё предстоит проверить. Например, трещина может быть связана с температурными деформациями, монтажными напряжениями, коррозией или дефектом сварки. Измерения и обследование должны подтвердить либо опровергнуть предположение о влиянии вибрации.

При утечке, быстро развивающемся повреждении, ударах или срабатывании защиты действуют по эксплуатационному регламенту объекта. Обследование не заменяет аварийных процедур. Измерения проводят с разрешённых мест и в согласованных режимах; эксперимент не должен создавать опасную ситуацию.

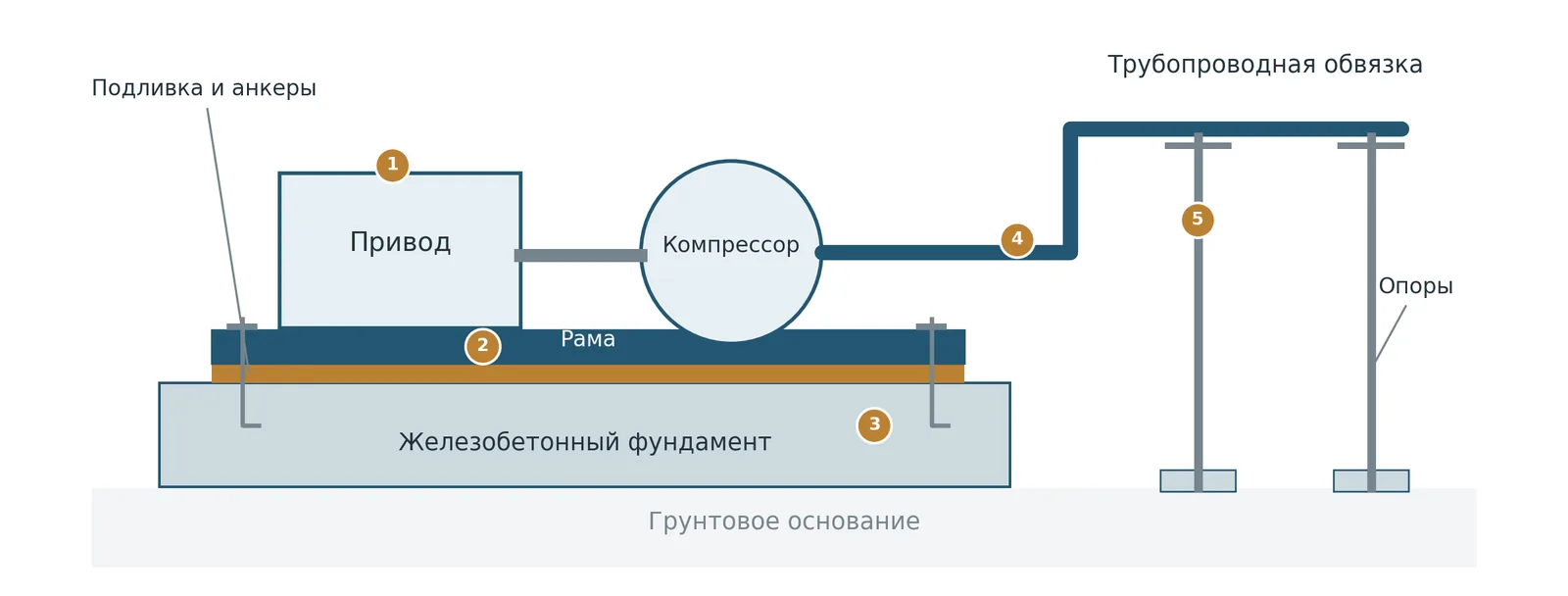

Агрегат и сооружение работают вместе

Когда говорят о газоперекачивающем агрегате, обычно имеют в виду привод, муфту, компрессор, подшипники и системы управления. Между тем динамические усилия замыкаются через раму, подливку, анкеры, фундамент и грунт. Трубопроводы связывают агрегат с соседними опорами и сооружениями и могут передавать колебания в обе стороны.

Представим, что вибрация корпуса повышена, а штатная диагностика не обнаружила явного дефекта вращающихся деталей. Движение рамы относительно фундамента даёт повод проверить контакт и крепление. Если рама и фундамент движутся вместе, исследуют основание и формы колебаний. Если сильнее всего реагирует участок трубы, проверяют его динамические свойства и возбуждение со стороны потока.

Ни одно из этих наблюдений заранее не указывает на неисправность фундамента. Исправный фундамент тоже вибрирует под действием повышенных сил от машины. Возможна и обратная ситуация: ротор находится в приемлемом состоянии, но опорная система усиливает обычное рабочее возбуждение.

В ходе обследования нужно установить и источник усилий, и реакцию конструкции. Для этого сопоставляют частоты, фазы и движение разных элементов, следят за их связью с технологическим режимом. Одного датчика на одном корпусе для такой картины обычно мало.

Почему усиление иногда увеличивает вибрацию

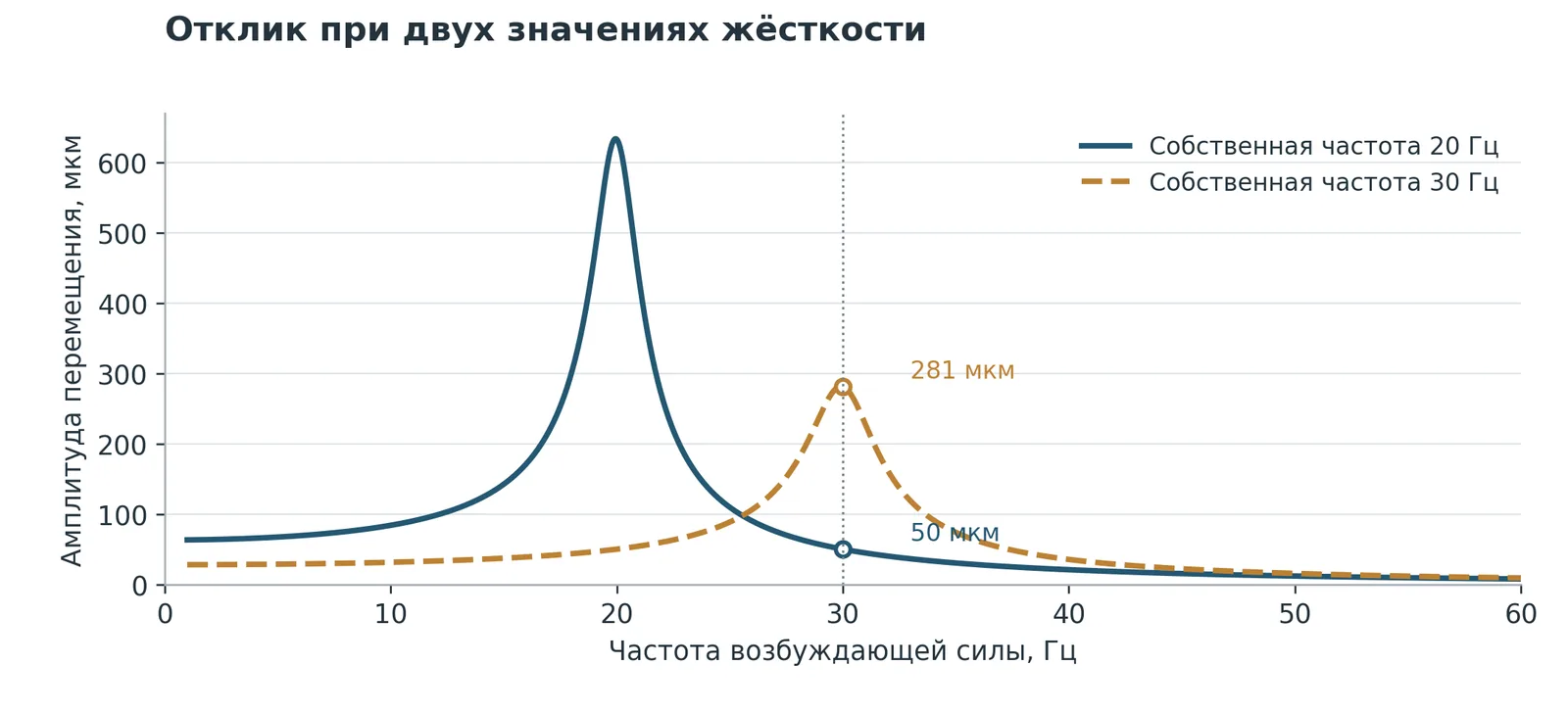

Резонанс возникает, когда частота возбуждения приближается к собственной частоте одного из колебательных режимов системы. При этом имеют значение направление силы и форма колебаний. Одного совпадения частот недостаточно, чтобы доказать сильное взаимодействие. Но при подходящем для возбуждения сочетании даже сравнительно небольшая периодическая сила вызывает значительное движение.

В этом примере при возбуждении 30 Гц амплитуда более жёсткой системы составила около 281 мкм вместо 50 мкм. Увеличение жёсткости приблизило её к резонансу. При другой частоте силы или другом изменении жёсткости результат был бы иным. Поэтому добавление металла или бетона само по себе не гарантирует улучшения динамики.

У реальной установки много собственных частот. Контакты, демпфирование и нагрузки тоже могут меняться. При проверке учитывают рабочий диапазон оборотов, значимые гармоники, пуск и остановку; при необходимости рассматривают разные сочетания работающих агрегатов. Для машины с регулируемой скоростью одной номинальной точки особенно мало: расчёт должен охватывать диапазон её работы.

Форма колебаний показывает, где конструкция изгибается и какие узлы определяют её жёсткость. По ней можно выбрать место и способ вмешательства: восстановить контакт, усилить конкретный элемент, переставить опору, добавить демпфирование или уменьшить возбуждающую силу.

Откуда берётся вибрация трубопровода

В обвязке одновременно происходят механические колебания стенок и опор, распространяются волны давления, возникают температурные перемещения и монтажные напряжения. Трубопровод участвует в динамике всей установки. При сильной связи этих процессов обследования одного компрессора недостаточно.

У поршневой установки циклическая подача создаёт связанные с ней пульсационные силы. У центробежного нагнетателя существенны оборотные и лопаточные составляющие возбуждения, режим течения и переходные процессы. Для этих машин нельзя назначить одну типовую динамическую нагрузку.

В работе ТПУ 2024 года о технологических трубопроводах КС с электроприводным ГПА авторы сопоставили натурные измерения с модальным анализом. Они рассмотрели резонансные высокочастотные колебания, кратные частоте вращения ротора. Работа 2025 года посвящена другому механизму: акустическому усилению пульсаций в тупиковых ответвлениях. Каждый из этих механизмов требует своей расчётной проверки. [3, 4]

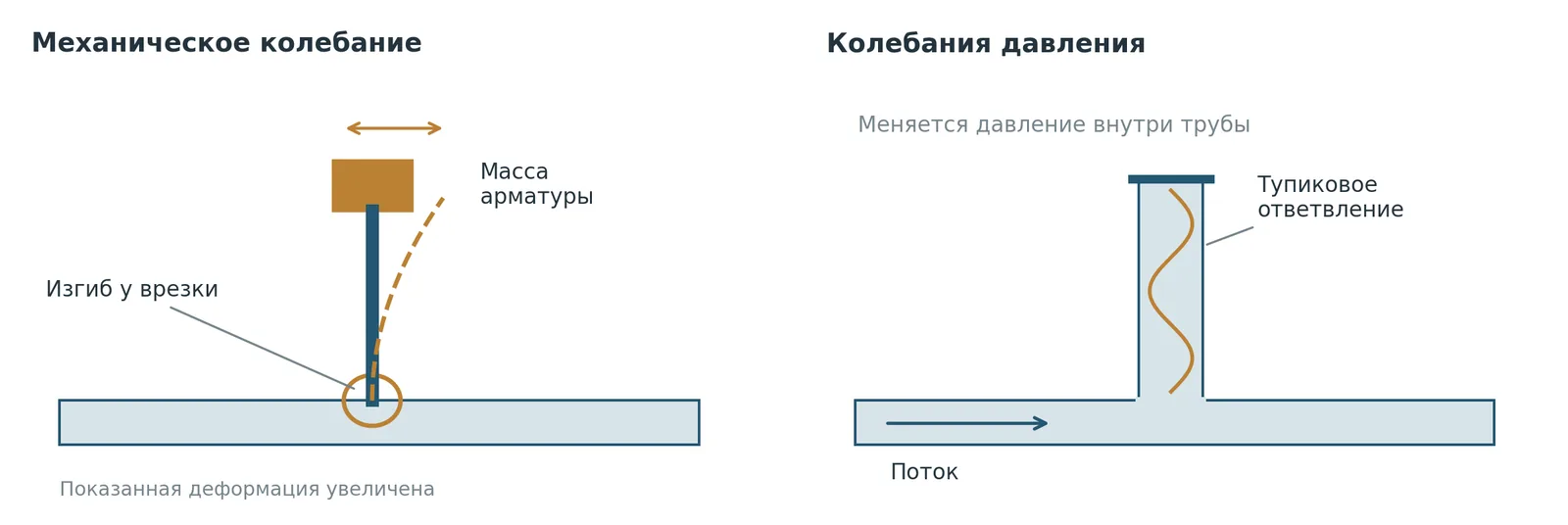

Короткая линия к прибору или дренажу легко остаётся без внимания. Между тем масса арматуры на конце и податливость ответвления формируют собственный колебательный режим. У врезки возникает изгибающий момент, а местная геометрия шва влияет на напряжения. Основная труба может двигаться умеренно, пока её ответвление колеблется значительно сильнее. [7]

Для усталости имеет значение повторение нагрузки. При частоте 50 Гц за сутки непрерывного воздействия набирается 4,32 миллиона циклов. Даже небольшой повторяющийся эффект поэтому заслуживает проверки. Для оценки ресурса одного числа циклов недостаточно: нужны диапазоны напряжений, характеристики узла, история нагружения и подходящая расчётная методика.

Что отличается на трубопроводах НПЗ

На нефтеперерабатывающем заводе трубу может возбуждать сам технологический процесс, даже когда рядом нет заметно вибрирующей машины. Чтобы исследовать её динамику, инженеру нужны давление и расход, свойства среды, положение регулирующей арматуры и сведения о переходных режимах.

Пульсации и турбулентное течение создают неустановившиеся силы, которые возбуждают изгибные формы трубопровода. В газовой обвязке возможны также акустические резонансы, в том числе в ответвлениях. Иногда достаточно изменить расход, чтобы характер вибрации стал другим, хотя оборудование не ремонтировали. Для колебаний, вызванных потоком, используют обозначение FIV. При выборе конкретной методики нужно уточнить, какой именно механизм она рассматривает. [4, 5]

Большой перепад давления на газовой арматуре может создавать интенсивное акустическое возбуждение оболочки трубы. В международной практике такую задачу обозначают AIV. При её исследовании проверяют местные деформации стенки и присоединённых деталей: малое перемещение оси трубы ещё не гарантирует приемлемого нагружения. Обычная наружная звукоизоляция способна уменьшить шум для человека, но считать её подтверждённой защитой от вибрационной усталости нельзя. [6, 7]

В жидкостных системах отдельно рассматривают кавитацию, гидроудары, быстрое переключение арматуры и изменение режима насосов. Для многофазных потоков учитывают их специфические нестационарные нагрузки. Чтобы исследовать такие события, одной записи установившегося режима недостаточно. [5]

Руководство Energy Institute по вибрационной усталости трубопроводов рассматривает эти вопросы при проектировании, эксплуатации и изменении установки. В России его можно использовать как дополнение к программе исследования, сохраняя проверку применимых российских требований. [8]

Почему тяжёлый фундамент тоже вибрирует

Масса бетонного блока сама по себе не обеспечивает малую вибрацию. На движение влияют грунт, подошва или сваи, железобетон, анкеры, подливка и рама. Потеря контакта на небольшом участке иногда меняет динамику сильнее, чем предполагает модель с идеально жёсткими соединениями.

Обследование помогает установить фактическую схему этой системы. Проверяют геометрию, трещины, анкеры и подливку, признаки перемещения рамы, состояние грунтового основания. Затем сопоставляют результаты с динамическими измерениями: где возникает относительное движение и как оно меняется с нагрузкой?

Для расчёта нужны массы и моменты инерции, координаты опор, динамические силы и моменты, их частоты и фазы. Изготовитель должен задать допустимые перемещения и усилия. Произвольный процент от веса машины не заменяет полного описания динамических нагрузок. Если часть данных неизвестна, это указывают в расчёте и проверяют, насколько от них зависит результат.

Бетонный фундамент тоже обладает податливостью. Для компактного блока может оказаться достаточной упрощённая модель. Сложная рама, гибкая плита, свайная система или протяжённое сооружение требуют более подробного представления. В исследовании 2021 года по фундаменту поршневого компрессора авторы сопоставили аналитический подход с конечно-элементным расчётом и показали, насколько важен выбор модели основания и конструкции. [19]

Что должно быть в расчётном заключении

По заключению заказчик должен понимать, какие режимы проверены, какие формы колебаний критичны и к каким параметрам чувствителен результат. Там же указывают проверенные соединения и ограничения модели. Одной цветной карты перемещений для этого мало. Проектная часть отвечает на практический вопрос: что менять на объекте? Это может быть контактная подливка, анкерный узел, рама, фундамент, опоры труб или несколько связанных элементов.

Если обнаружен строительный дефект, его причины исследуют с учётом технического состояния конструкции. По одной виброметрии нельзя установить прочность бетона, состояние арматуры или характер осадки. При обследовании зданий и сооружений учитывают ГОСТ 31937-2024 в пределах его области применения. [17]

Новый агрегат на старом фундаменте

Новый компрессор или привод может быть легче прежнего и при этом предъявлять более жёсткие требования к опорам. Меняются положение центра масс, расстояния между точками крепления, частоты возбуждения и допустимые нагрузки на патрубки. Прежний опыт работы с более тяжёлой машиной поэтому ещё не подтверждает, что фундамент подходит для новой.

Поставщику агрегата, проектировщику фундамента и разработчику обвязки стоит согласовать общую расчётную схему до начала работ. Каждый может правильно рассчитать свою часть, но принять такие условия закрепления, которых соседняя конструкция в действительности не обеспечивает.

Здесь нужно сопоставить данные участников проекта. Изготовитель задаёт нагрузки и ограничения машины, проектировщик определяет податливость рамы и основания, разработчик обвязки проверяет температурные перемещения и усилия на патрубках. Такое согласование часто приносит больше пользы, чем усложнение каждой модели по отдельности.

Вспомогательные системы тоже требуют динамической проверки. Насосы, аппараты воздушного охлаждения, площадки и эстакады могут иметь собственные резонансы или передавать колебания оборудованию, для которого при поставке это воздействие не учитывали.

Часть этих вопросов можно закрыть до изготовления рамы и устройства фундамента. Именно тогда специальный динамический расчёт особенно полезен: компоновку и опирание ещё удаётся изменить без переделки смонтированного объекта.

Когда виброизоляция помогает

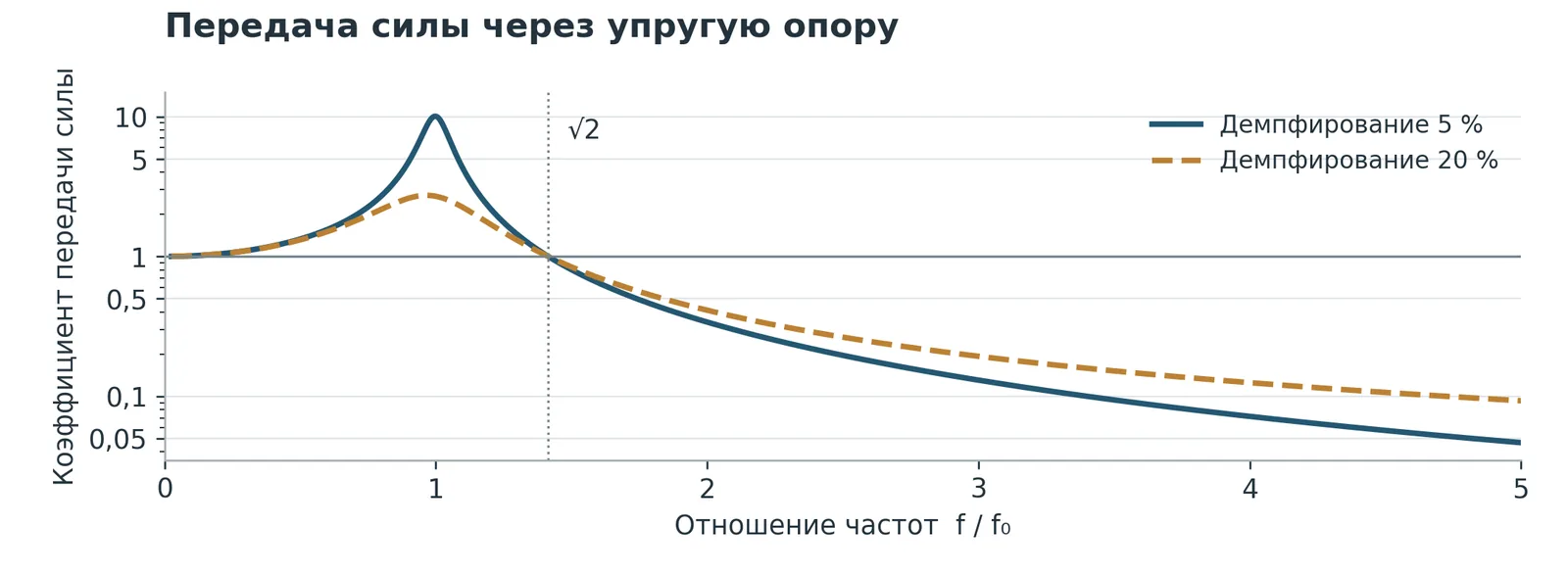

Виброизолятор меняет связь машины с основанием. При подходящем соотношении частот он уменьшает передаваемую динамическую силу. При этом машина получает большую свободу перемещения. Её должны допускать трубопроводы, кабели, муфты и остальные присоединения.

В этой учебной модели передача силы снижается при отношении частот больше √2. Вблизи резонанса движение усиливается. Демпфирование уменьшает резонансный пик и влияет на передачу силы вдали от него. У реальной машины есть вертикальные, горизонтальные и угловые формы колебаний; основание и присоединения обладают собственной податливостью. Поэтому для установки нужен расчёт, учитывающий эти связи.

Подбор по массе решает только часть задачи. Нужно проверить распределение нагрузок между опорами, собственные частоты, перемещения при пуске и остановке, устойчивость, температурные условия, долговечность и возможность обслуживания. В сейсмических районах дополнительно рассматривают удержание оборудования, ограничители и работу связей при землетрясении.

Трубопровод способен передавать усилия через жёсткую связь в обход виброизоляторов. При этом нагрузки на патрубки могут вырасти. Гибкую вставку тоже нужно проверять для конкретных условий: по динамической жёсткости, допустимым перемещениям, давлению, температуре и ресурсу.

Технический подбор опор поэтому выполняют вместе с проектом их включения в установку. Если причина вибрации связана с потерей контакта, дефектом крепления или неблагоприятным режимом течения, первоочередное решение может вообще не требовать виброизоляторов.

Как обследование превращается в решение

Сначала нужно определить, какое решение предстоит принять: сохранить ли фундамент, почему повторяется дефект, какой узел ремонтировать, допустима ли новая компоновка? Под этот вопрос составляют программу измерений. Сам по себе большой массив данных диагностикой ещё не становится.

Инженер изучает схемы, историю ремонтов, журналы режимов и результаты штатной диагностики. После этого согласуют измерения на машине, раме, фундаменте, опорах и трубах. По необходимости регистрируют пульсации давления, относительные перемещения или деформации. Частотный диапазон выбирают так, чтобы он позволял проверить предполагаемый механизм; привычная настройка прибора может оказаться для этого неподходящей.

Синхронные записи показывают, как части установки движутся относительно друг друга. Спектры и фазы, связь с оборотами и технологическими параметрами помогают проверить гипотезы. При этом форму эксплуатационных колебаний следует отличать от собственной формы: в первом случае на движение одновременно влияют действующие силы и динамические свойства конструкции.

Когда причины установлены, сравнивают варианты вмешательства. Вместе с прогнозом снижения вибрации заказчику показывают объём монтажа, необходимость остановки, влияние на температурные перемещения и условия проверки результата.

Приёмочные измерения должны воспроизводить сопоставимые режимы. Если после ремонта одновременно уменьшились обороты или расход, снижение показаний нельзя уверенно приписать самому ремонту. В результатах фиксируют режимы, критерии и оставшиеся ограничения. На эти данные затем опираются при эксплуатации и мониторинге.

Какие российские нормы относятся к этой задаче

Для нормативной проверки сначала определяют объект: машина, фундамент, технологический трубопровод, здание или рабочее место. У каждого свои критерии и методы оценки. Зону допустимой вибрации корпуса подшипника нельзя переносить на сварной узел трубы, как нельзя использовать санитарный предел для подтверждения прочности фундамента.

Фундаменты и конструкции

Для строительной части профильным документом служит СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками». У него есть ограничения по области применения. В частности, он не распространяется на проектирование таких фундаментов в сейсмических районах, в указанных в документе сложных инженерно-геологических условиях, при систематическом воздействии температур выше 50 °C и агрессивных сред. Поэтому одной ссылки на СП 26 недостаточно для любого проекта на КС или НПЗ. [9]

При сейсмических воздействиях учитывают СП 14.13330.2018 «Строительство в сейсмических районах» и требования, применимые к конкретным сооружениям и оборудованию. Проверяют крепления, перемещения, устойчивость и присоединённые коммуникации. Даже если рабочая вибрация снизилась, сейсмическую безопасность нужно обосновать отдельно. Обычная пружинная опора без такой проверки не считается системой сейсмоизоляции. [10]

Обследование существующих строительных конструкций организуют с учётом ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния». Этот документ помогает определить состав строительного обследования. Критерии состояния машины и трубопроводов выбирают отдельно. [17]

Машины и агрегаты

Общие положения содержит ГОСТ Р ИСО 20816-1-2021. Выбор критериев из других частей семейства зависит от типа машины и условий измерения. [11] ГОСТ Р ИСО 20816-3-2023 распространяется на определённые промышленные машины, в том числе роторные компрессоры, и содержит ограничения по мощности, скорости, типам оборудования и применяемым оценкам. Газотурбинный привод и центробежный нагнетатель в составе одного ГПА могут потребовать разных документов и критериев изготовителя. [12]

ГОСТ Р ИСО 20816-4-2022 относится к определённым газовым турбинам. Среди его исключений есть авиационные и сходные с ними по конструкции и динамике приводы. Применять этот стандарт к ГПА целиком нельзя. [20]

ГОСТ Р ИСО 20816-8-2023 посвящён поршневым компрессорным установкам. Для центробежного ГПА он не является универсальным нормативом. В программе обследования указывают конкретную применимую часть стандарта, измеряемую величину, диапазон частот, точку и направление измерения. [13]

Нормы для трубопроводов и эксплуатации

Для стальных технологических трубопроводов рассматривают ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах» в пределах его области применения. Документ содержит специальные положения о снижении вибрации и зависимости допустимых виброперемещений от частоты. У трубопроводов есть собственные нормативные критерии; пределы для подшипников машины их не заменяют. [14]

Расчётную часть раскрывает ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность, вибрацию и сейсмические воздействия». При проверке учитывают применимые нагрузки и сочетания, опоры, перемещения и напряжения. Для локального узла требуется обосновать выбранную модель и усталостную оценку. [18]

На опасных производственных объектах учитывают федеральные нормы и правила «Правила безопасной эксплуатации технологических трубопроводов», утверждённые приказом Ростехнадзора от 21.12.2021 № 444, если трубопровод входит в их область применения. Правила прямо требуют учитывать вибрацию и усталость при переменных нагрузках. Для конкретного объекта проверяют также профильные требования промышленной безопасности. [15]

Нормативы зависят и от назначения линии. Магистральный трубопровод, технологическая обвязка станции, линия пара или горячей воды могут подпадать под разные документы. Для магистральных систем проверяют применимость СП 36.13330.2012 к проектированию и СП 86.13330.2022 к строительству и реконструкции. Автоматически распространять их на всю обвязку НПЗ нельзя. [21, 22]

Для персонала и нормируемой окружающей среды применяют соответствующие гигиенические требования, в том числе СанПиН 1.2.3685-21. Это отдельная оценка воздействия вибрации на человека. Приемлемые условия труда не подтверждают усталостную прочность трубы, а исправность машины не гарантирует приемлемой вибрации рабочего места. [16]

Для каждого задания фиксируют перечень документов и их актуальные редакции. Учитывают также проект, эксплуатационные инструкции, согласованные требования изготовителя и применимые стандарты заказчика. Само присутствие ГОСТ в списке литературы ещё не означает, что все его положения обязательны для любого объекта.

Три ситуации от симптома к решению

Следующие ситуации условны. Они показывают ход инженерной работы, но не описывают выполненные проекты «Динамических Систем» и не дают готового диагноза для любого похожего объекта.

После ремонта агрегата вибрация возвращается

Ремонтная бригада восстановила центровку и проверила машину. Тем не менее на некоторых режимах вибрация снова растёт. Теперь стоит посмотреть, как рама и фундамент движутся относительно друг друга, проверить контакт, подвижность анкеров и влияние обвязки. Если предположение о причине подтверждается, в ремонт включают выявленный узел. Повторение той же операции с машиной без проверки опорной системы может не дать нужного эффекта.

По итогам работы заказчик получает обоснование причины, проект необходимых изменений и программу контроля после ремонта. Проверка должна подтвердить устранение выявленного механизма и выполнение согласованных критериев в рабочих режимах.

На НПЗ повторно повреждается ответвление

На трубопроводе обнаружили дефект возле небольшой врезки. После восстановления узла, помимо качества сварки, нужно проверить его нагружение: движение основной трубы, массу арматуры, форму колебаний ответвления и связь с технологическим режимом. Если признаки указывают на акустическое возбуждение или пульсации, исследуют и их.

В зависимости от причины можно изменить геометрию ответвления, перенести массу, предусмотреть специальное крепление или снизить возбуждение. Дополнительную связь проверяют на совместимость с температурным расширением. Жёсткая распорка меняет нагрузочную схему, и до такой проверки последствия её приварки остаются неизвестными.

В этом случае решение включает проверку критического узла по напряжениям и усталости, рабочую документацию и подтверждение результата после реализации.

Поставщик ищет виброизоляторы под новый агрегат

В запросе указаны масса, габариты и число опор. Для технического подбора ещё нужны частоты и силы, положения центра масс и опор, режимы пуска, допустимые перемещения и условия присоединения труб. Расчёт может подтвердить упругое опирание. Но в некоторых случаях он покажет, что рациональнее изменить раму или сохранить жёсткую установку.

Поставщику нужна согласованная схема опирания с характеристиками изделий, требованиями к фундаменту и присоединениям. Её дополняют монтажной документацией и критериями приёмки.

С какими задачами можно обратиться в Динамические Системы

Наша команда занимается измерениями, расчётами и проектированием в области динамики сооружений. На компрессорных и технологических установках мы исследуем, как рама, фундамент, опоры и трубопроводные связи влияют на поведение машины. [1]

Мы можем обследовать действующую установку, проверить проект нового фундамента или помочь согласовать конструктивное решение при замене оборудования. Задание может включать синхронные измерения, экспериментальный модальный анализ, расчёт вынужденных колебаний и напряжений, разработку усиления или виброизоляции, рабочую документацию и контроль после реализации.

Когда нужно исследовать внутреннюю динамику машины, выполнить специализированный газодинамический расчёт или изучить технологические режимы, работаем совместно с изготовителем и профильными участниками проекта. С ними согласуют исходные данные и ответственность за принятые решения.

Опыт работы с фундаментами оборудования

В опубликованном портфолио ДС есть обследование и расчёт фундамента барабанно-шаровой мельницы после изменения нагрузок, разработка усиления и мониторинг трещины. Также мы выполняли динамический расчёт оснований высокоточного металлообрабатывающего оборудования и проектировали виброизолированные фундаменты. Эти проекты относятся к смежным отраслям. Они подтверждают опыт измерений и работы с опорными конструкциями; референсы по конкретному типу ГПА следует рассматривать отдельно. [2]

С чего начать обсуждение

Для первого обращения опишите установку и проблему, приложите схему или фотографии с разрешённых точек и имеющиеся результаты измерений. Укажите, когда возникло изменение, с каким режимом оно связано, какие ремонты уже выполнялись и когда возможен доступ к оборудованию. Для нового проекта нужны данные изготовителя, компоновка, сведения о фундаменте и грунтовом основании.

Если пока непонятно, требуется усиление, виброизоляция или изменение обвязки, начните с вопроса, который нужно решить. По нему можно определить, что проверять и какое инженерное решение предстоит принять заказчику.

Обсудить объект со специалистами ООО «Динамические Системы» можно через сайт dsystems.su или по электронной почте ds@dsystems.su. В обращении укажите тип оборудования и задачу: эксплуатационное обследование, проектирование, модернизацию или технический подбор системы виброзащиты.

Источники и нормативные документы

Дата проверки источников и нормативного обзора 25 сентября 2026 года. Для проектирования и эксплуатации используют применимые документы с действующими изменениями. Ссылки в тексте ведут к соответствующим позициям ниже.
